マッピングシェーダー

(初版：2020/08/28 改訂：2020/12/03)

概要

テクスチャ画像を読み込み、モデルに貼り付けるMagicaVoxel用のシェーダです。ver0.99.6で動作確認しました。

ダウンロードとインストール

上記のファイルを右クリックからダウンロードしてMagicaVoxelのインストールフォルダにあるshaderフォルダに入れてください。

パラメーター

引数	意味
type	マッピングタイプ
sphere	球を使う場合は半径を指定
deletemap	マップ画像を削除する場合は１

使い方

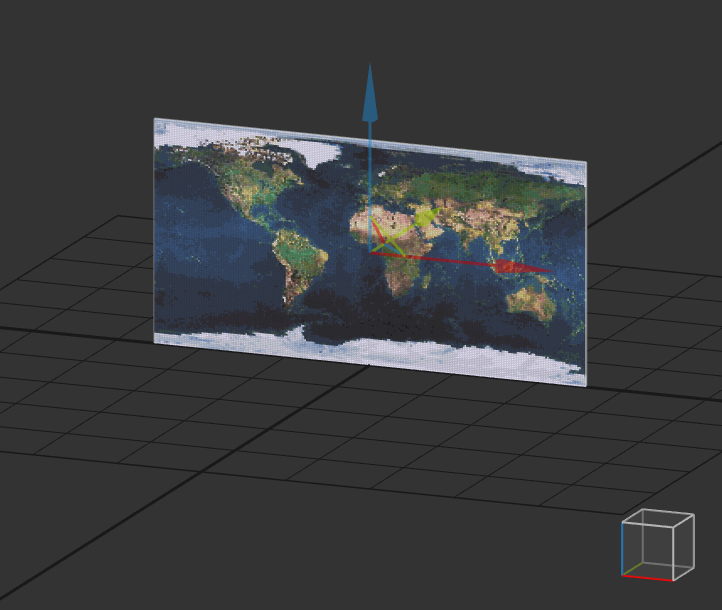

マップ画像を用意します。今回はこちらの世界地図をFree world mapから借りました。画像を.pngに変換してからＷorld空間にＤ＆Ｄします。Ｘ軸回転してからＺ位置を上げます。

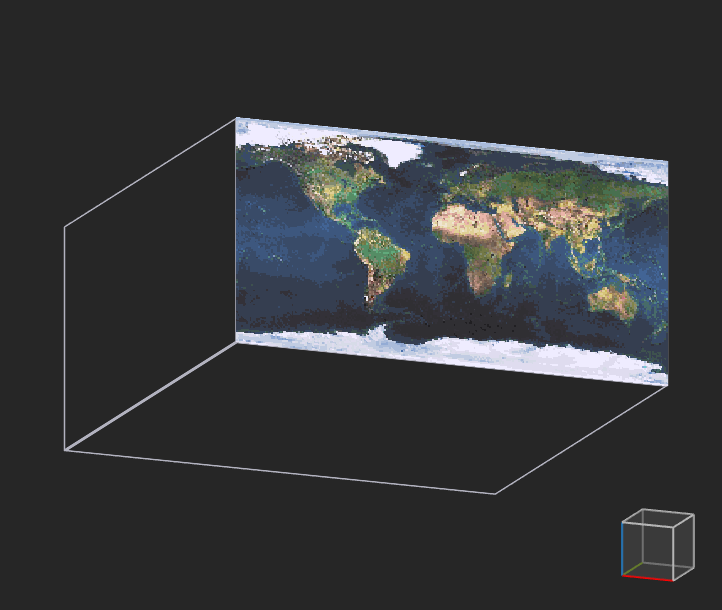

モデル空間に移動して、Ｙ軸方向に空間を広げます。このとき画像がＸＺ面にありＹ軸の最大値の位置（Ｘ軸を右に向けたとき一番奥の面）に来るように配置してください。

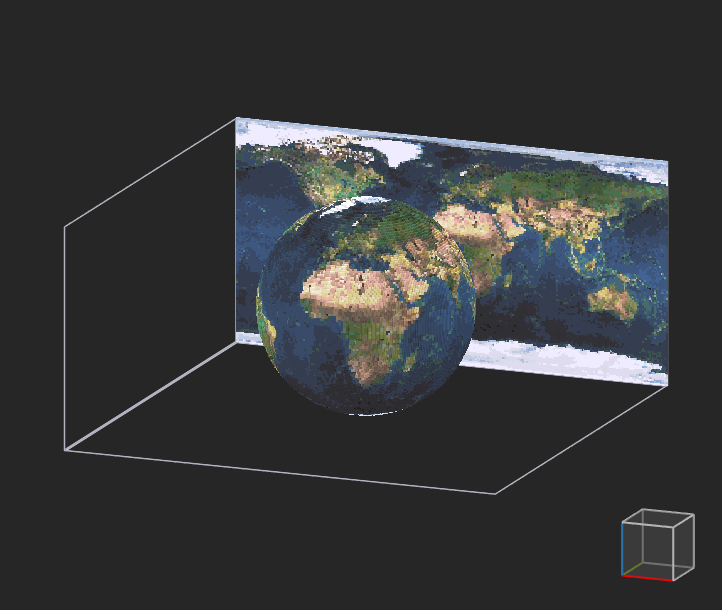

mappingシェーダーを、パラメーターsphereを６０にして実行してください。下のように世界地図が球体にマッピングされます。

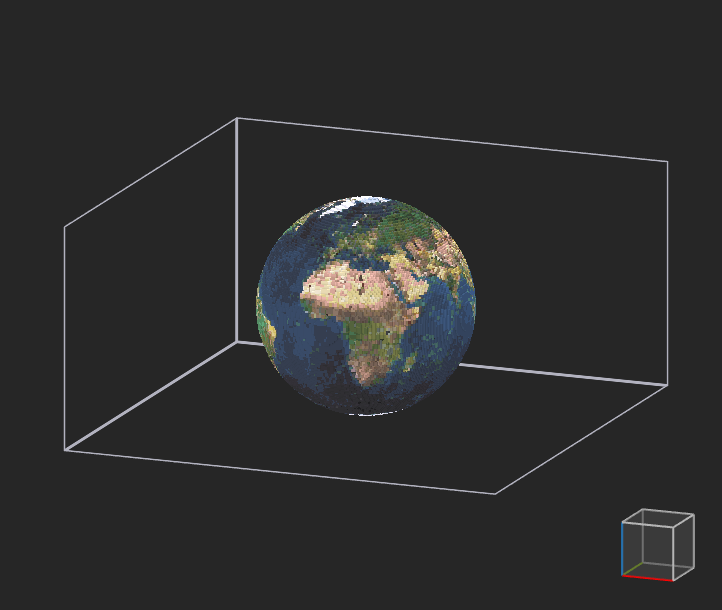

マップ画像を残す必要がないのなら、deletemapを１にしてください。

球体以外にもマッピングすることができます。

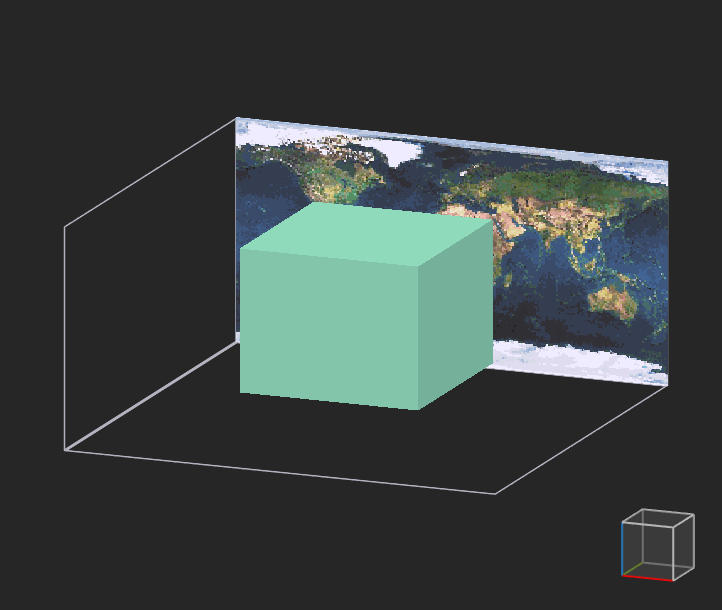

モデルをなるべく正確に座標系の中央に設置してください。パラメーターsphereを０にして実行すればモデル空間上のモデルにマッピングすることができます。

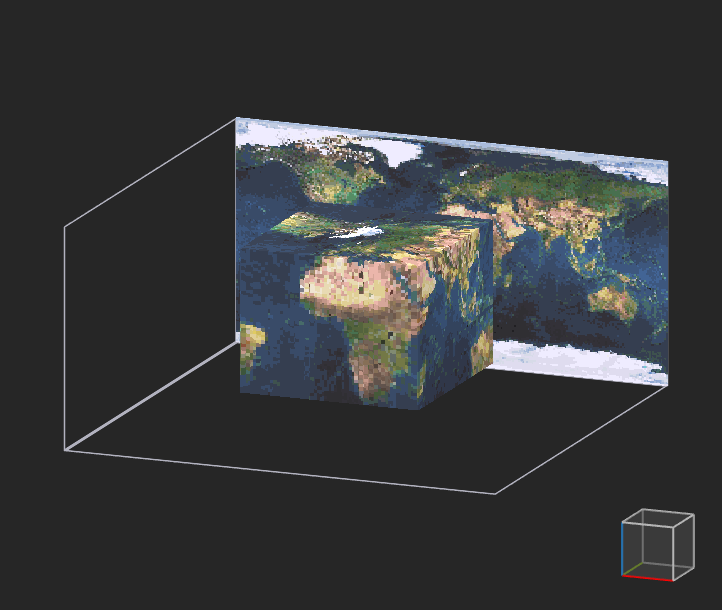

マッピングタイプは３種類あります。

タイプ番号	タイプ名	マッピング方法
１	球体	上下左右から包み込むように貼りつきます。
２	円柱	左右から包み込むように貼りつきます。
３	平面	直線的に投影するように貼りつきます。

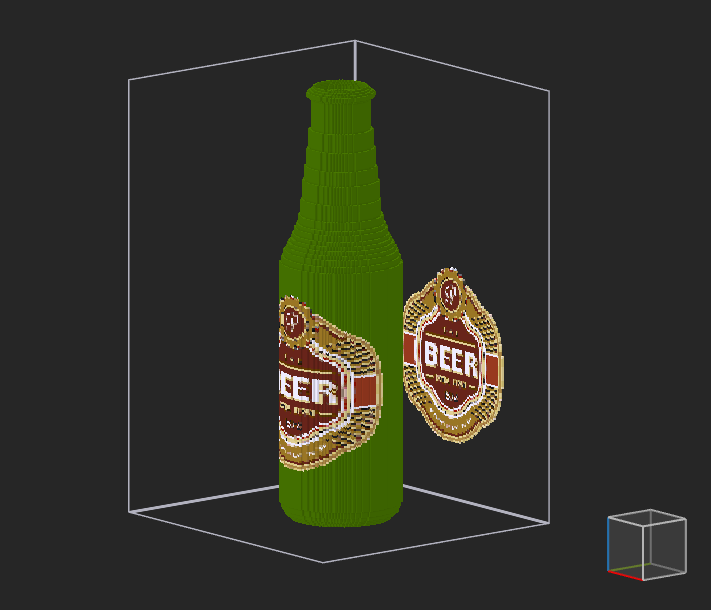

下は円柱マッピングです。

使用例

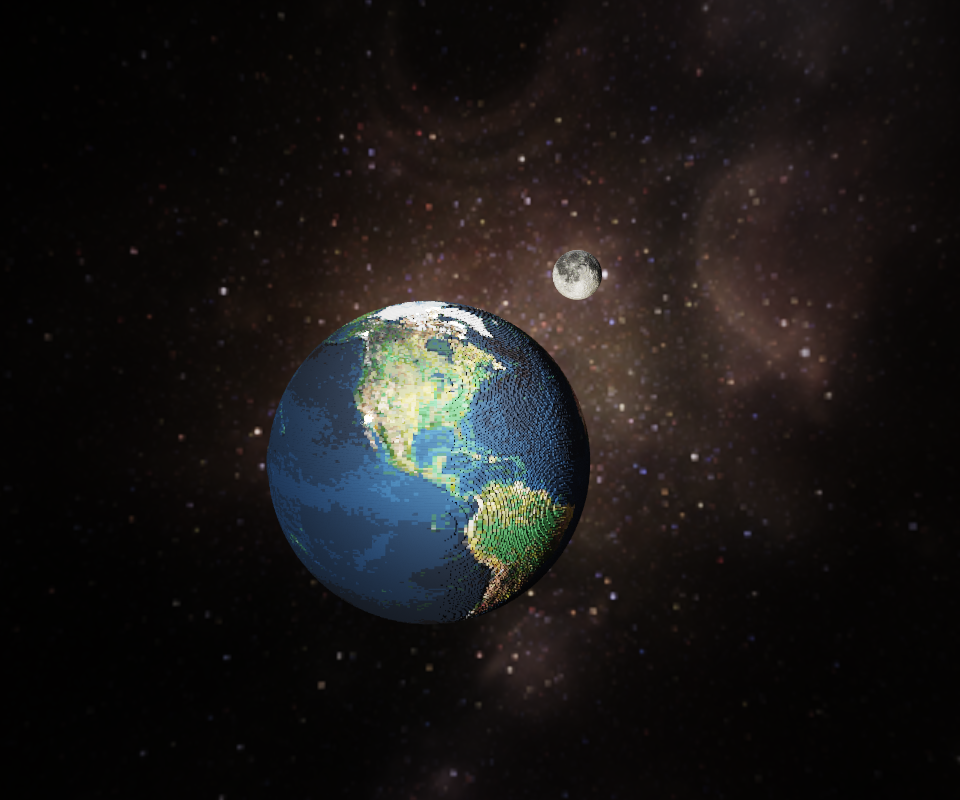

球体マッピングで宇宙。月のテクスチャ画像はNASA's Scientific Visualization Studioから借りました。

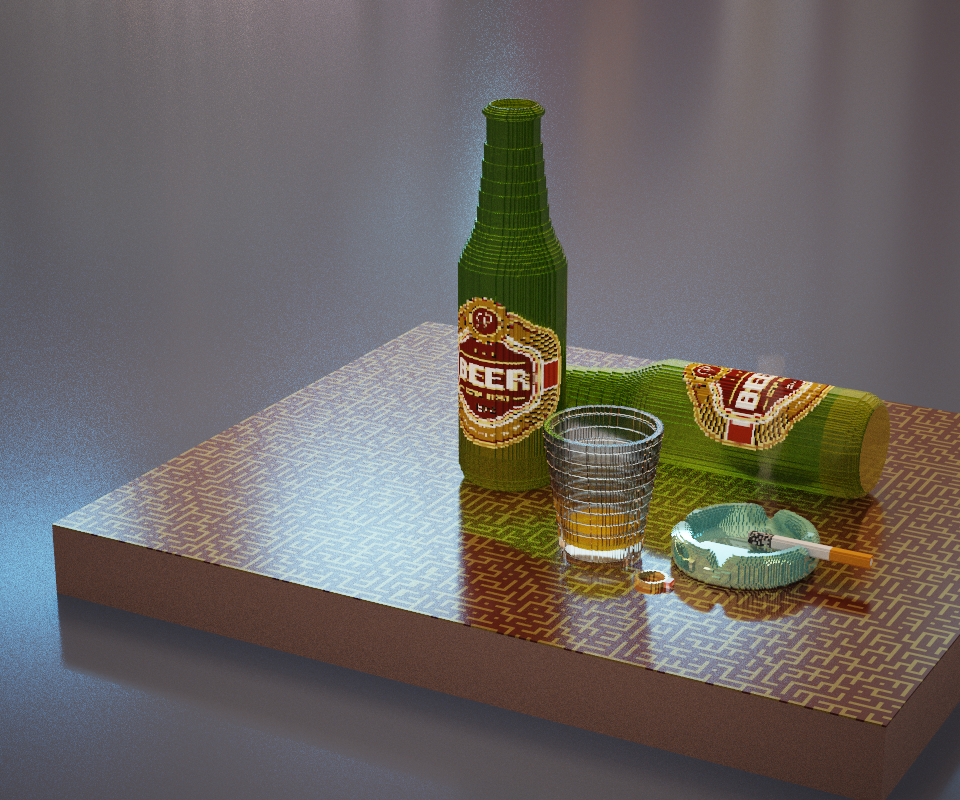

円柱マッピングでビール瓶。ビール瓶のラベルのテクスチャ画像はFAVPNGから借りました。

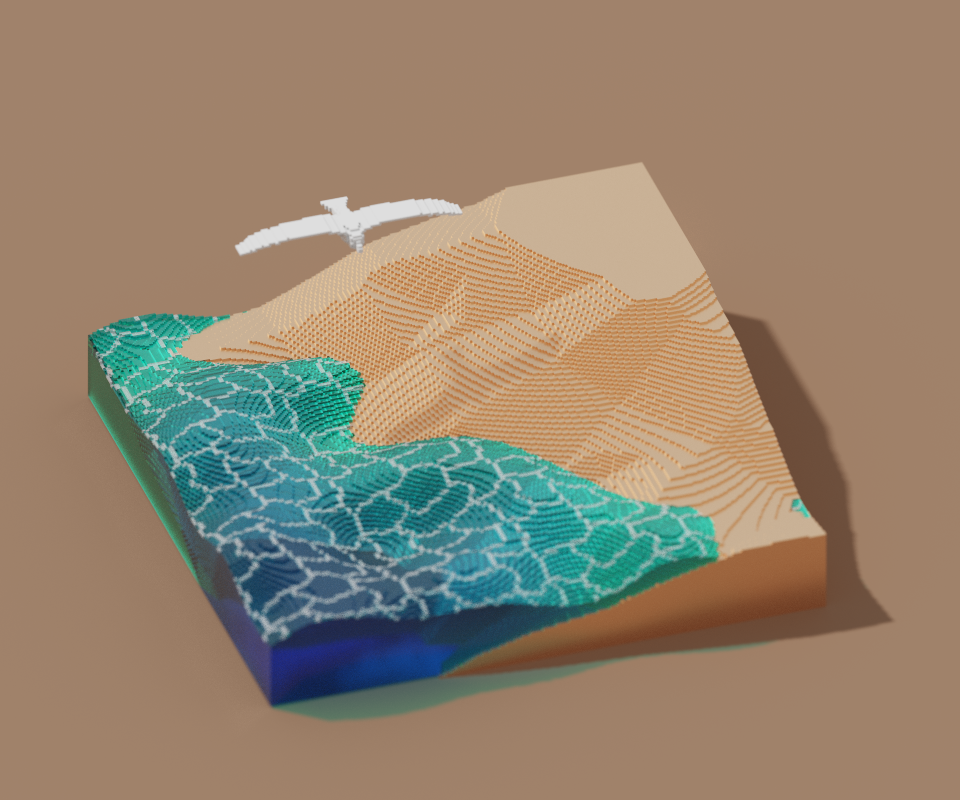

平面マッピングで海岸。海のテクスチャ画像はＤＥＮＺＩ部屋から借りました。

Tips

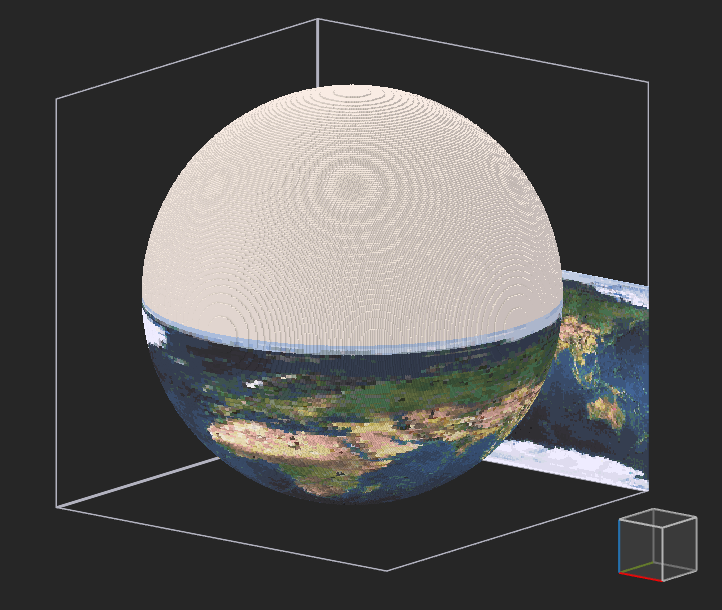

上の世界地図を球に貼り付ける例だとＺの高さが１２８しかないので、半径６４までの球しか作れません。Ｚの高さを２５６にしても隙間ができて上手くいきません。

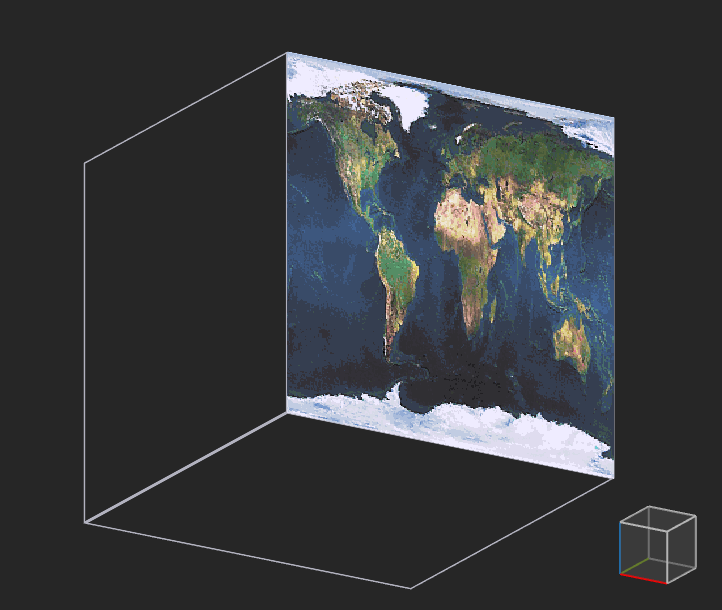

そこで画像をＺ方向に２倍してから

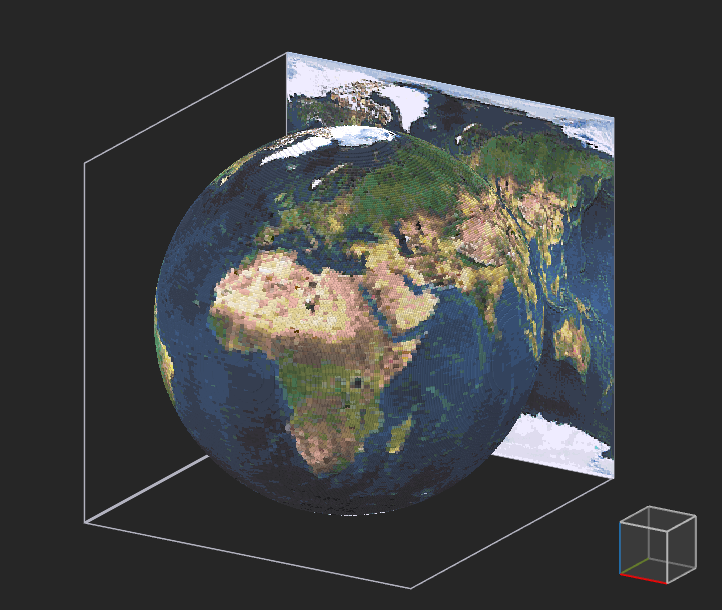

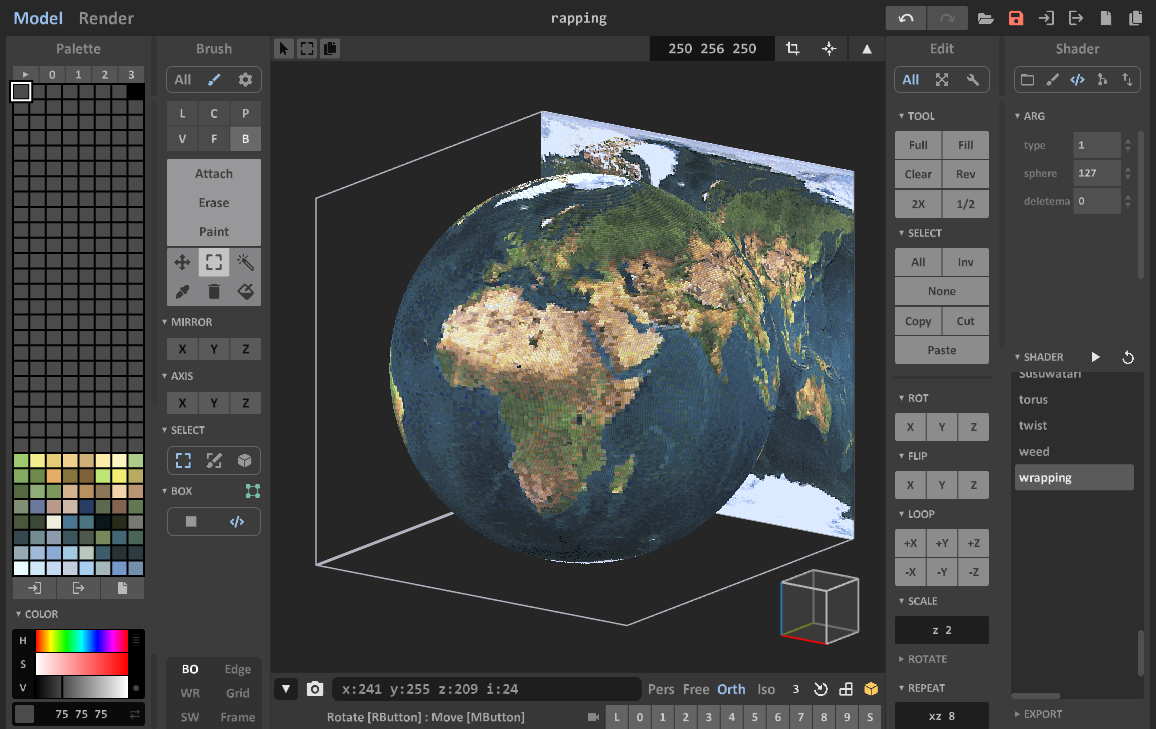

半径１２７（画像に重ならないように）で実行すると上手くいきます。これが最大サイズです。

画像でパレット色を使いすぎて他のモデルの色が付けにくいという問題が起こる場合は、画像の色数を少なくしてから読み込むと解決するかもしれません。上の世界地図を６４色に減色して（IrfanViewを使いました）パレット部分にＤ＆Ｄすると、画像で使われている色が読み込まれるので、このあとで画像をＷorld空間にＤ＆Ｄします。画像で使われていないインデックスが自由に使えます。
