３ＤNoise形状作成シェーダー
(初版：2020/05/28 改訂：2020/08/30)
概要
SimplexPerlinアルゴリズムを使い３ＤNoise形状を生成するMagicaVoxel用のシェーダです。ver0.99.6で動作確認しました。
ダウンロードとインストール
上記のファイルを右クリックからダウンロードしてMagicaVoxelのインストールフォルダにあるshaderフォルダに入れてください。
パラメーター
| 引数 | 意味 |
|---|---|
| xscale | Ｘ方向のスケール |
| yscale | Ｙ方向のスケール |
| zscale | Ｚ方向のスケール |
| seed | 乱数値 |
| deform | モデルに適用する場合は１ |
| start | 形状の有効範囲（１～２５５） |
| end | 形状の有効範囲（１～２５５） |
| fbm | フラクショナルブラウン運動する場合は１ |
使い方

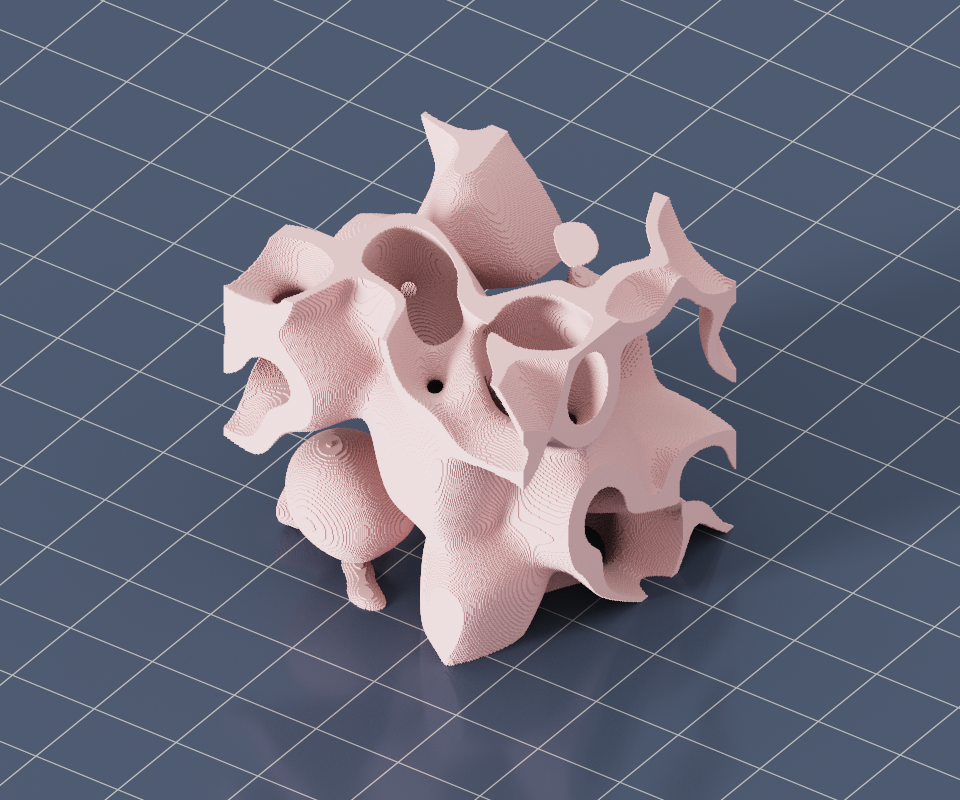

このシェーダーを実行すると、MagicaVoxel標準の"Perlin"と同じような形状を生成します。

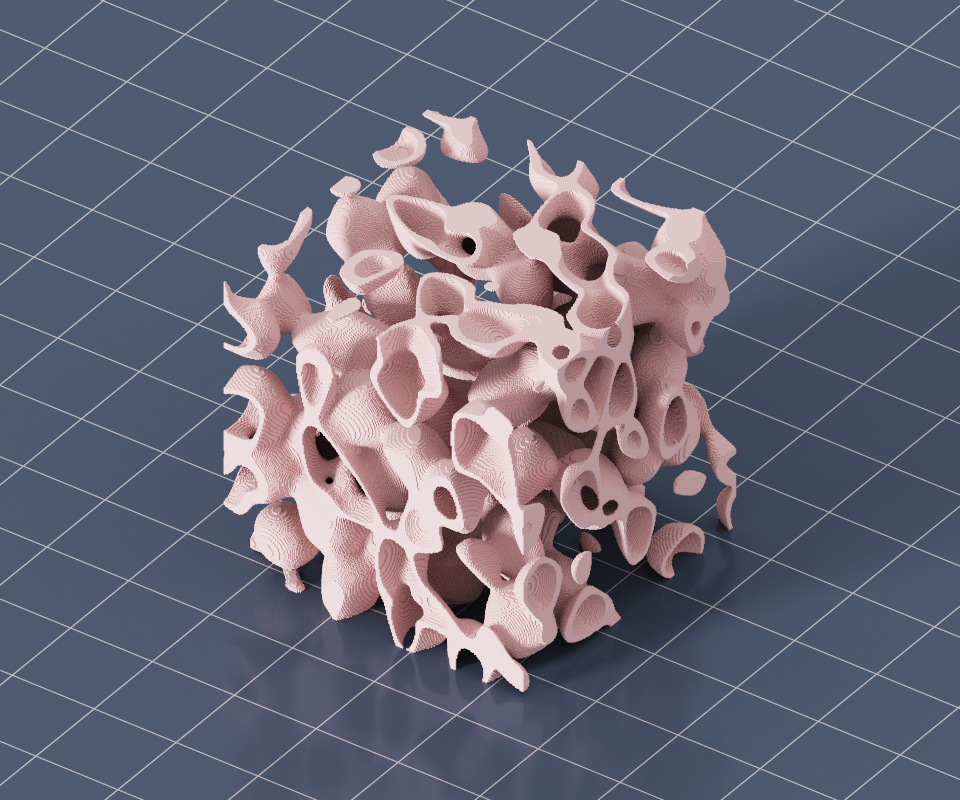

標準機能と違うのはパラメーターを使って細かく制御できるところです。第一から三までのパラメーターでＸＹＺの各方向のスケールを指定します。 xscale:4 yscale:4 zscale:4 で実行したものです。数値を大きくするとより複雑になります。

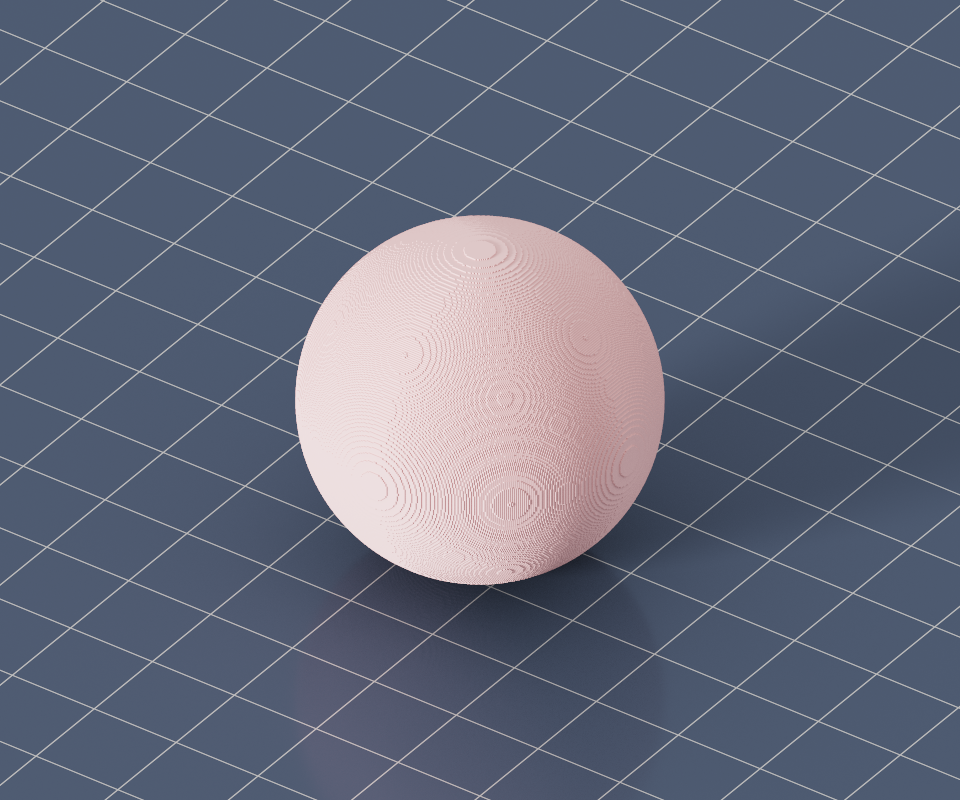

パラメーターseedは乱数値です。これを変えると微妙に形が変わります。 パラメーターdeformを１にするとエディタ空間にあるモデルに適用されます。下のような球体に xscale:4 yscale:4 zscale:4 seed:0 deform:1 を実行します。

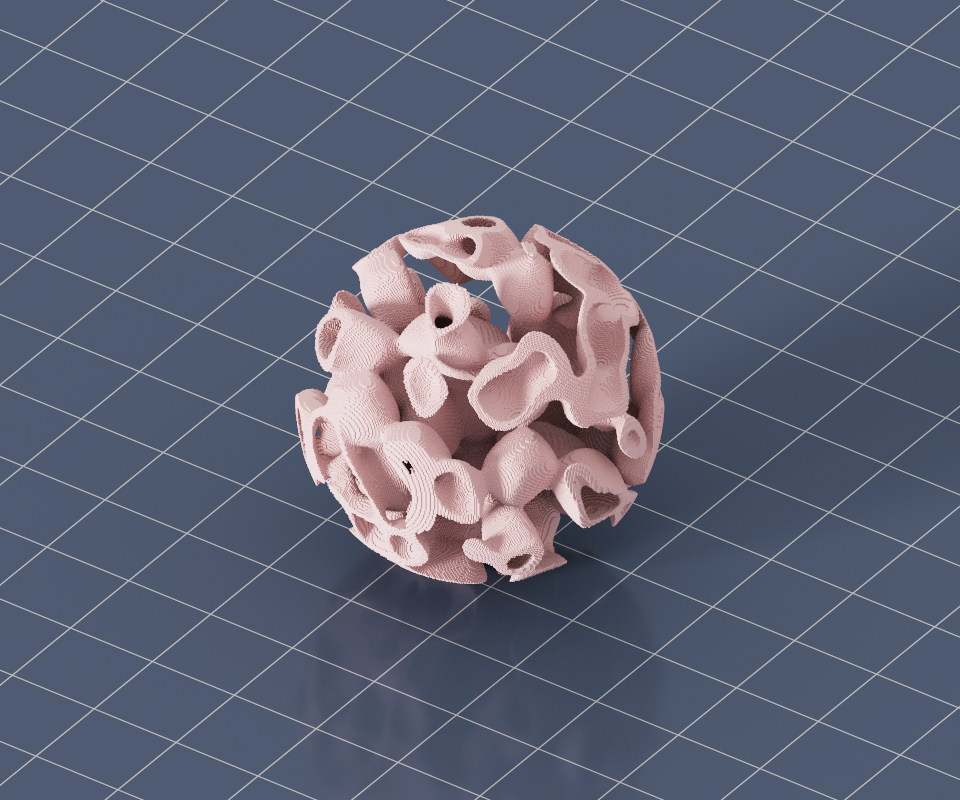

球状に切り取られたようになります。

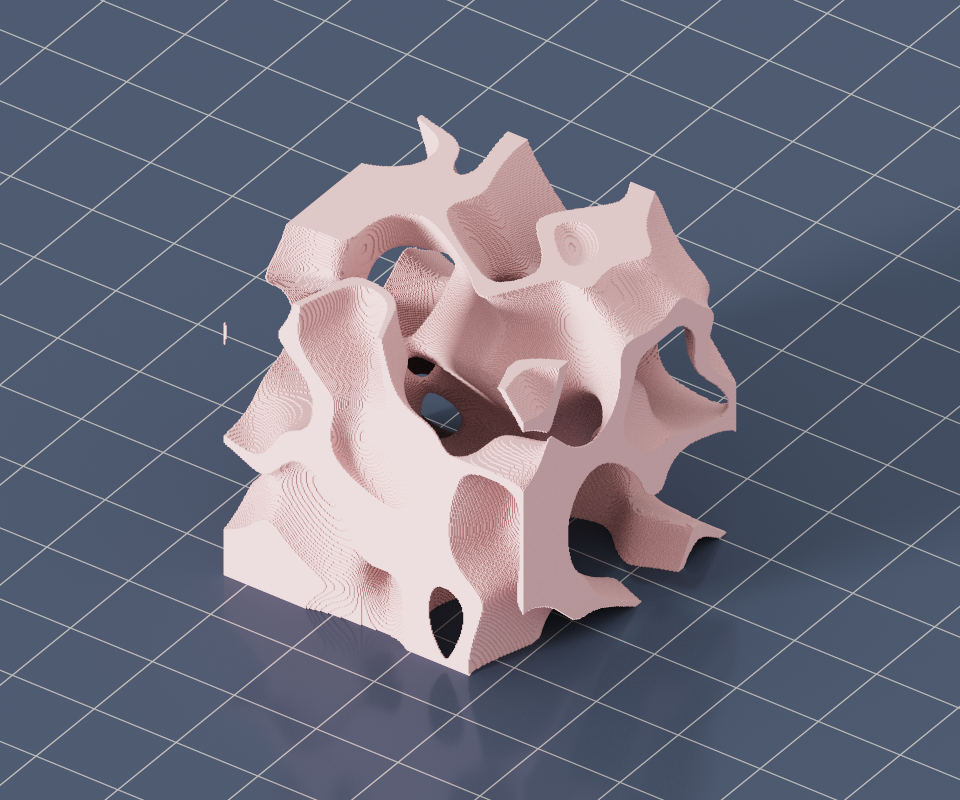

パラメーターstartとendはノイズ形状の有効範囲（１～２５５）を指定します。 xscale:2 yscale:2 zscale:2 seed:0 deform:0 start:120 end:140 fbm:0 で実行。
xscale:2 yscale:2 zscale:2 seed:0 deform:0 start:140 end:160 fbm:0 で実行。

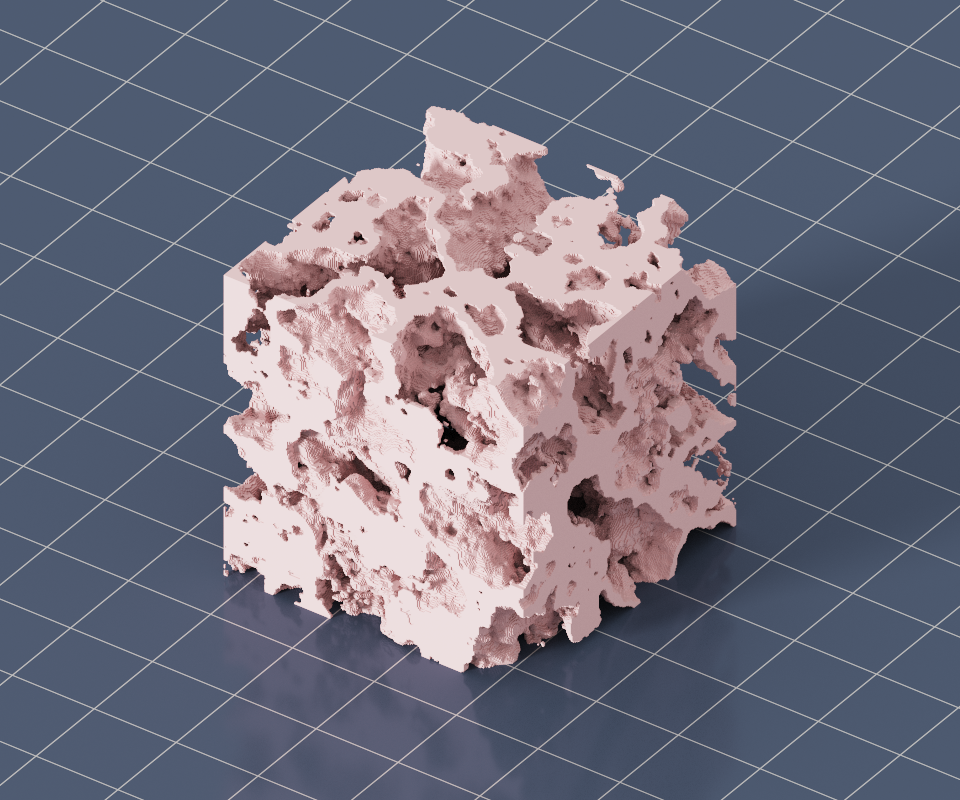

パラメーターfbmはフラクショナルブラウン運動を適用します。 xscale:2 yscale:2 zscale:2 seed:0 deform:0 start:120 end:140 fbm:1 で実行。
使用例

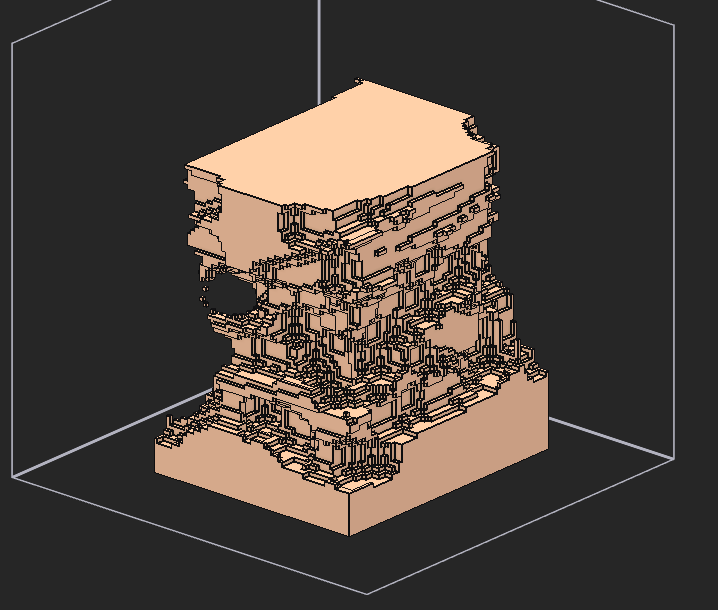

岩のような崖のようなものを作ってみます。 キューブ形状をスフィアブラシで適当に削除します。

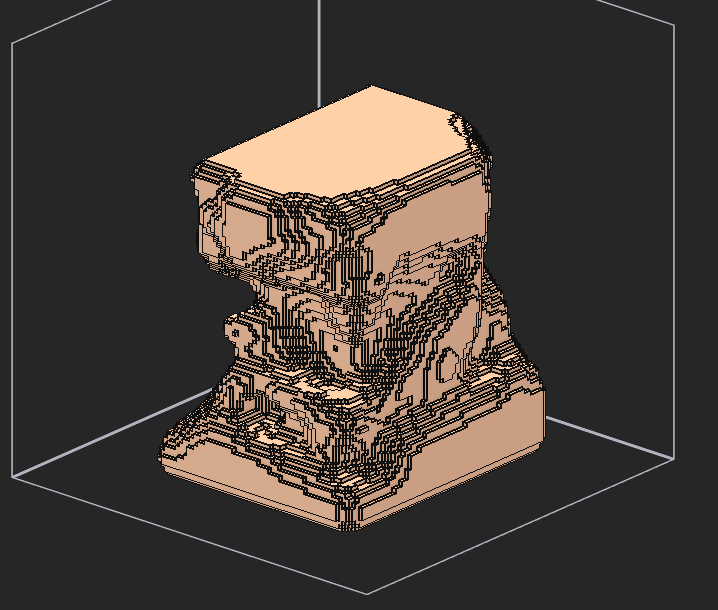

スムースシェーダーを適用します。

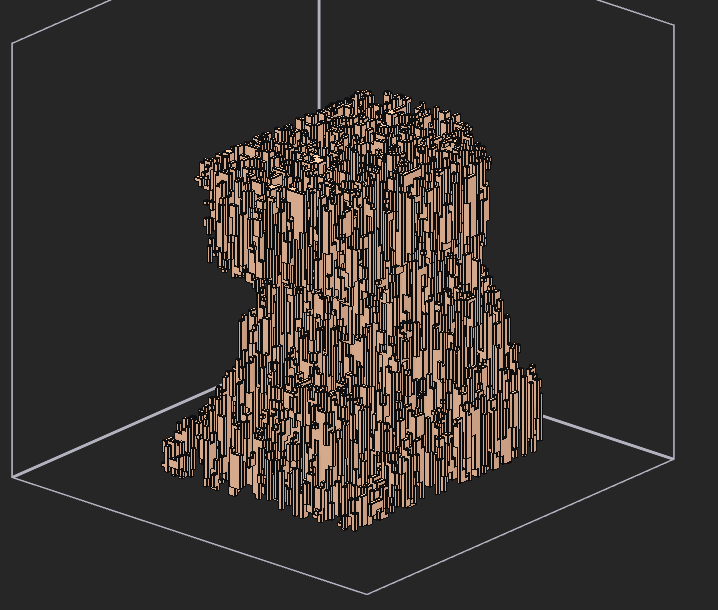

ここでワールドエディタでこのモデルのコピーを取っておきます。 xscale:30 yscale:30 zscale:1.5 seed:0 deform:1 start:120 end:140 fbm:0 で実行。

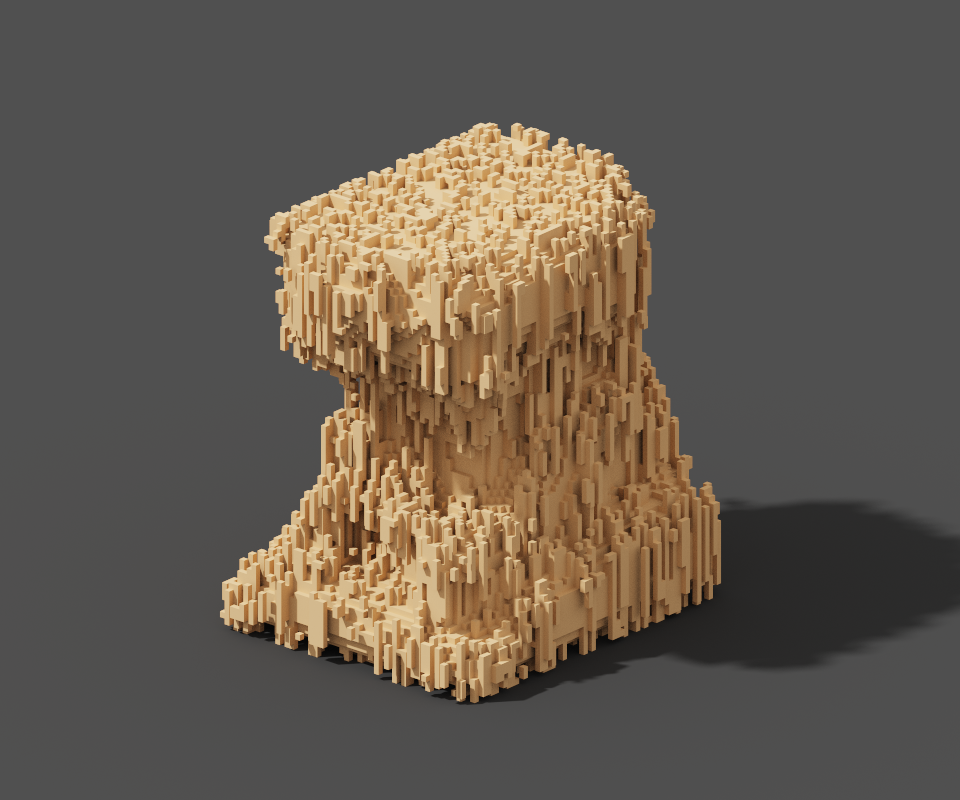

取っておいたモデルを"Misc"のところにある"Erode"を２回押してから、重ねて表示します。これで完成です。

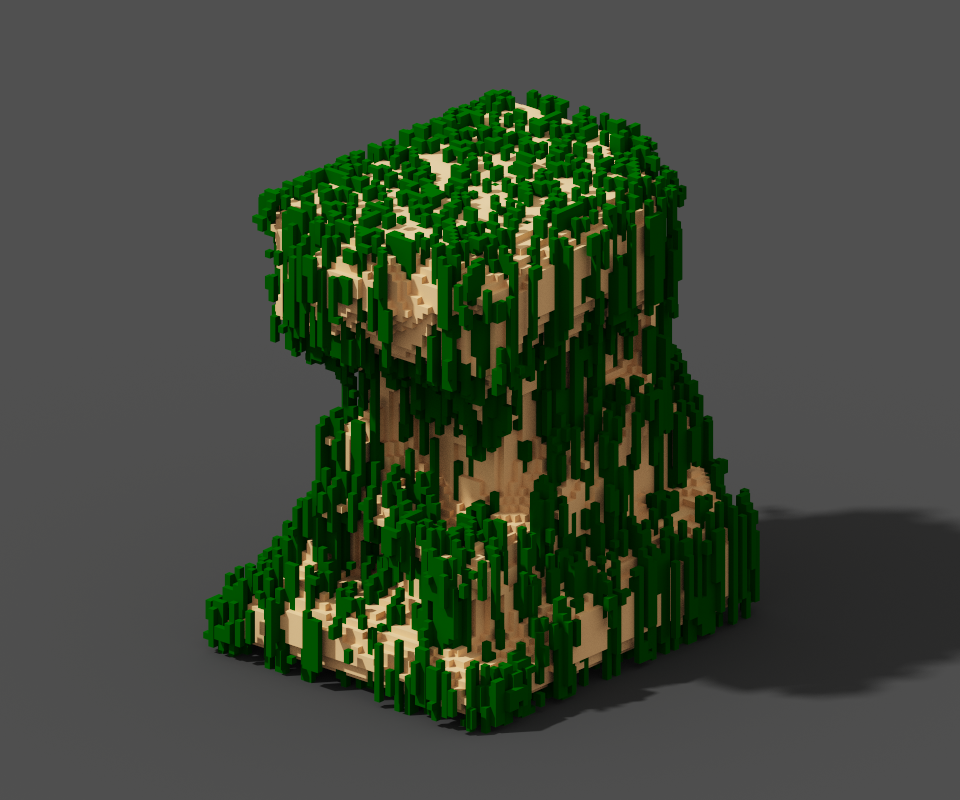

色を変えると植物が絡んでいるように見えます。
Tips

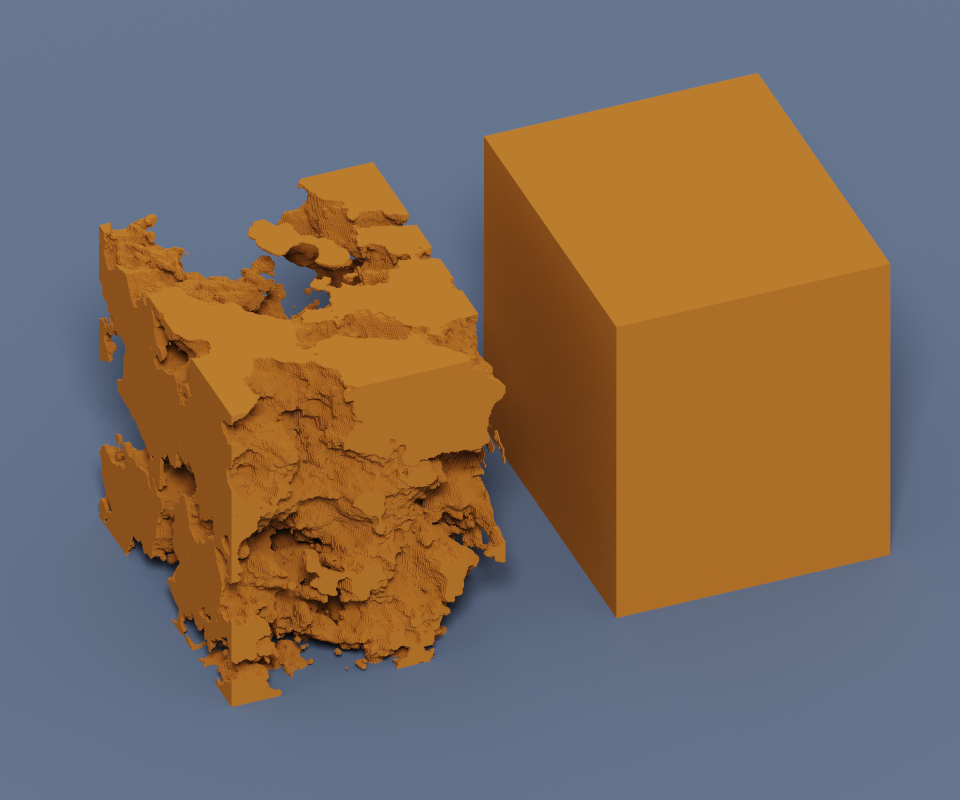

end:255で実行することによりモデルを破壊したような形状にできます。 xscale:2 yscale:2 zscale:2 seed:0 deform:1 start:130 end:255 fbm:1 キューブに実行すると下のように割れます。
作品例

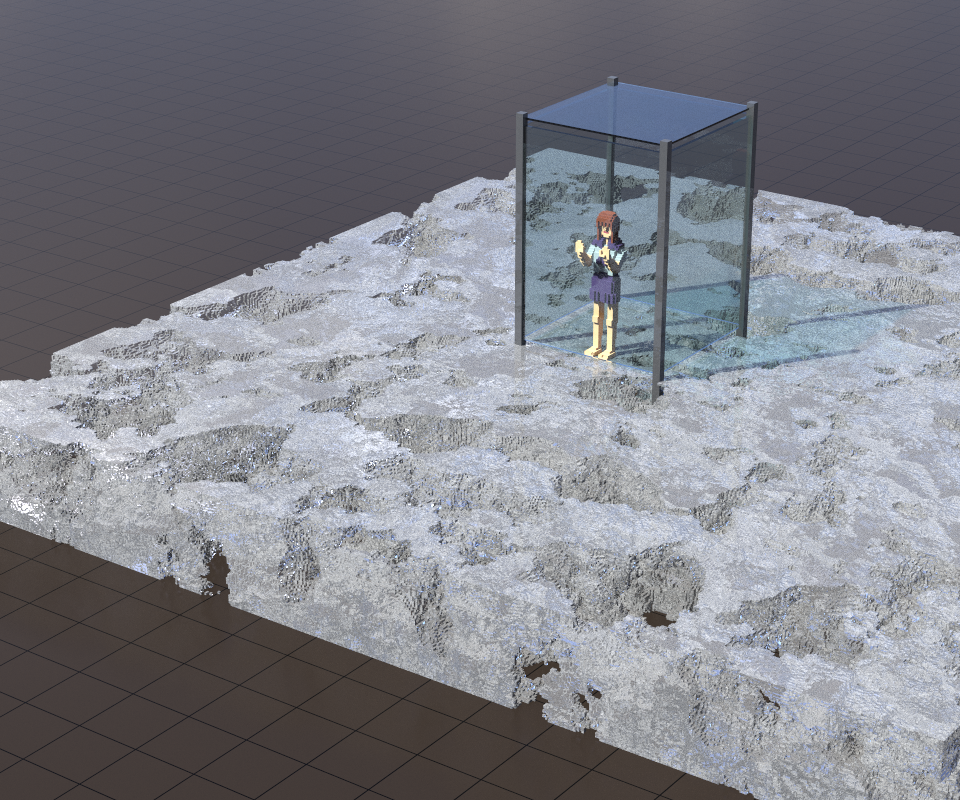

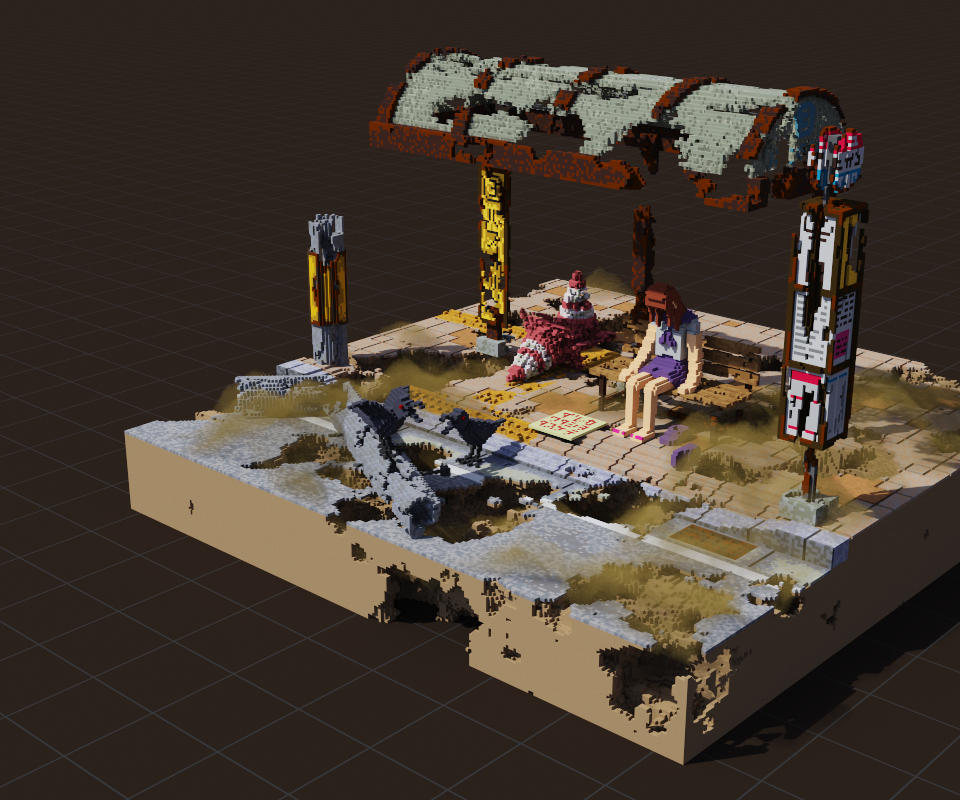

「バス停」
「氷の世界」
