地図データを使った地形生成

(初版：2020/10/01)

MagicaVoxelで地理院地図データを使った地形を作成する方法を説明します。ver0.99.6.1で動作確認しました。

国土地理院地図３Dでは、日本全国どこでも3次元で地図を見ることができて、3Dプリンタ用のデータもダウンロードすることができます。この3Dプリンタ用のデータをMagicaVoxelで読み込み地形を作成します。

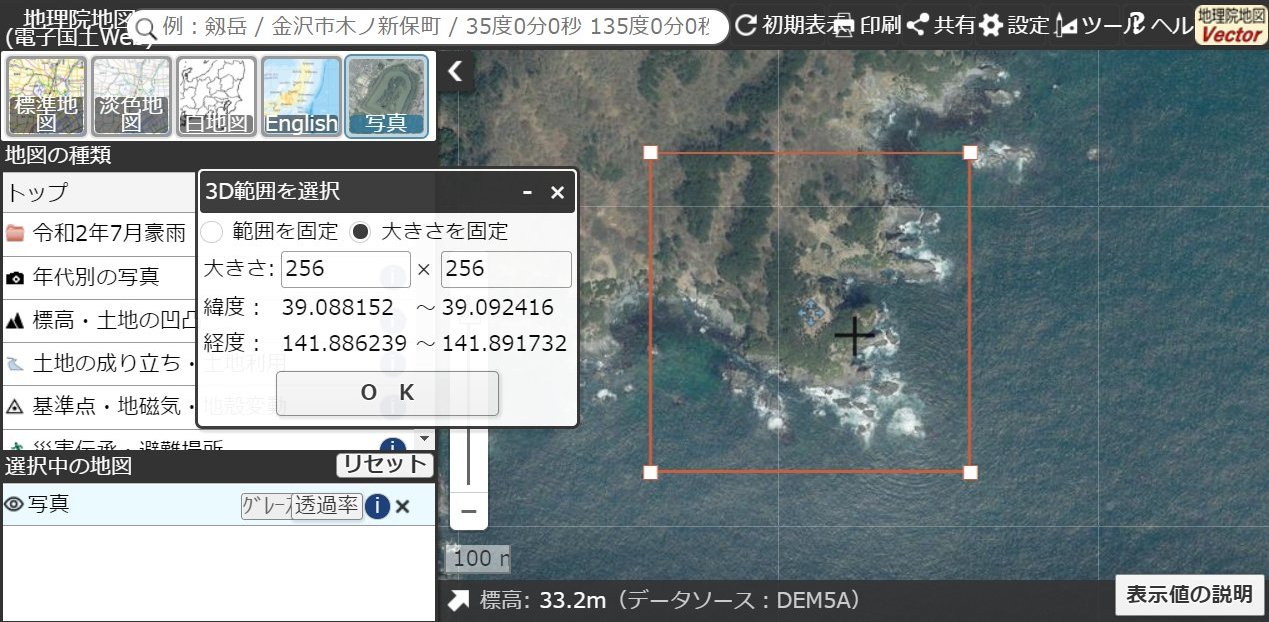

立体模型を作る（地理院地図編）ページに3Dプリンタ用のデータをダウンロードする手順があります。この手順通りに適当な場所を選びます。タイルを「写真」にしておいてください。（枠は縦横同じサイズにしてください）

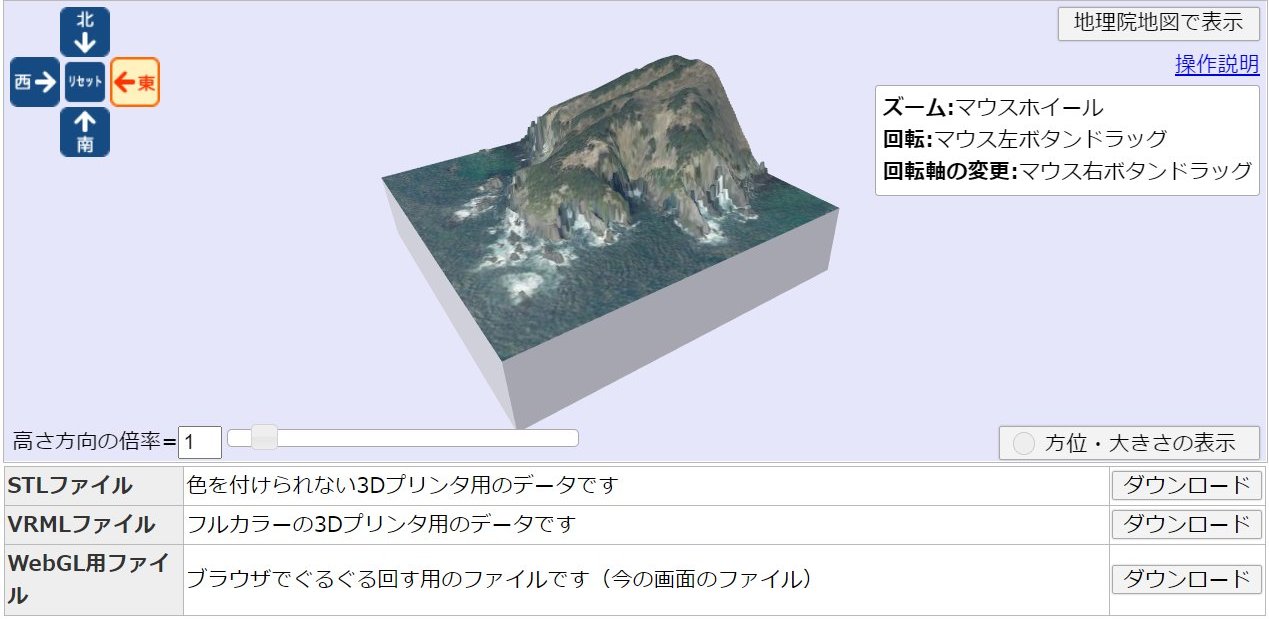

「VRMLファイル」をダウンロードします。モデルの高さが足りないと感じた場合は「高さ方向の倍率」スライダーで調整してください。

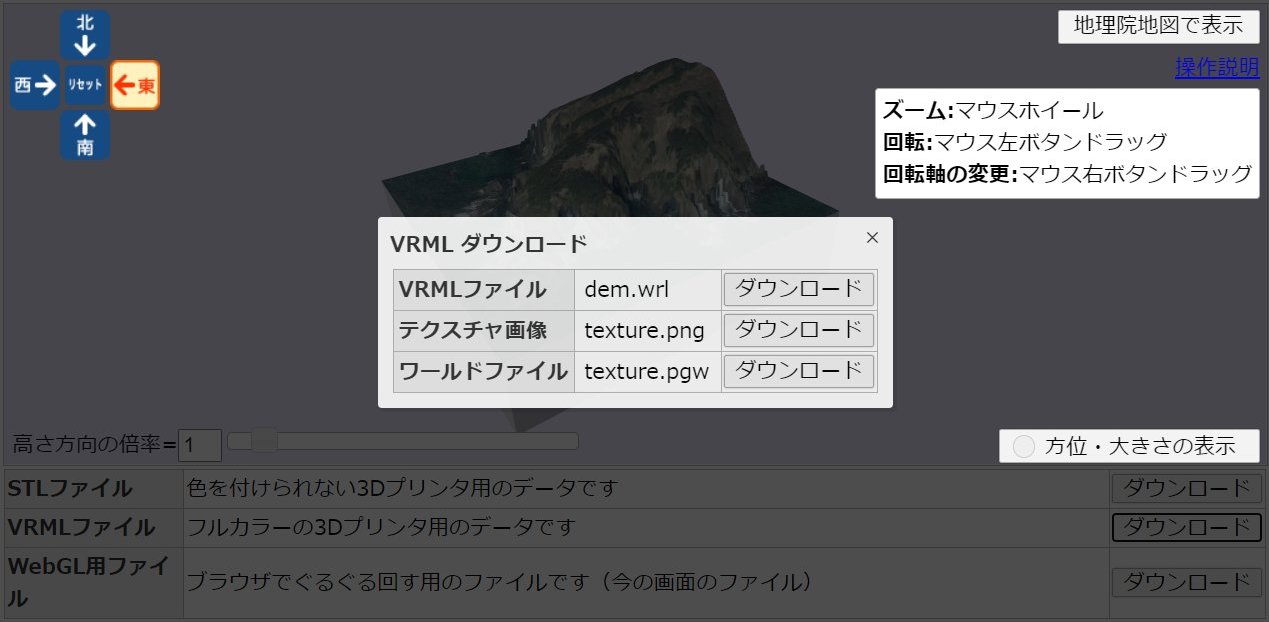

「dem.wrl」「texture.png」をダウンロードします。

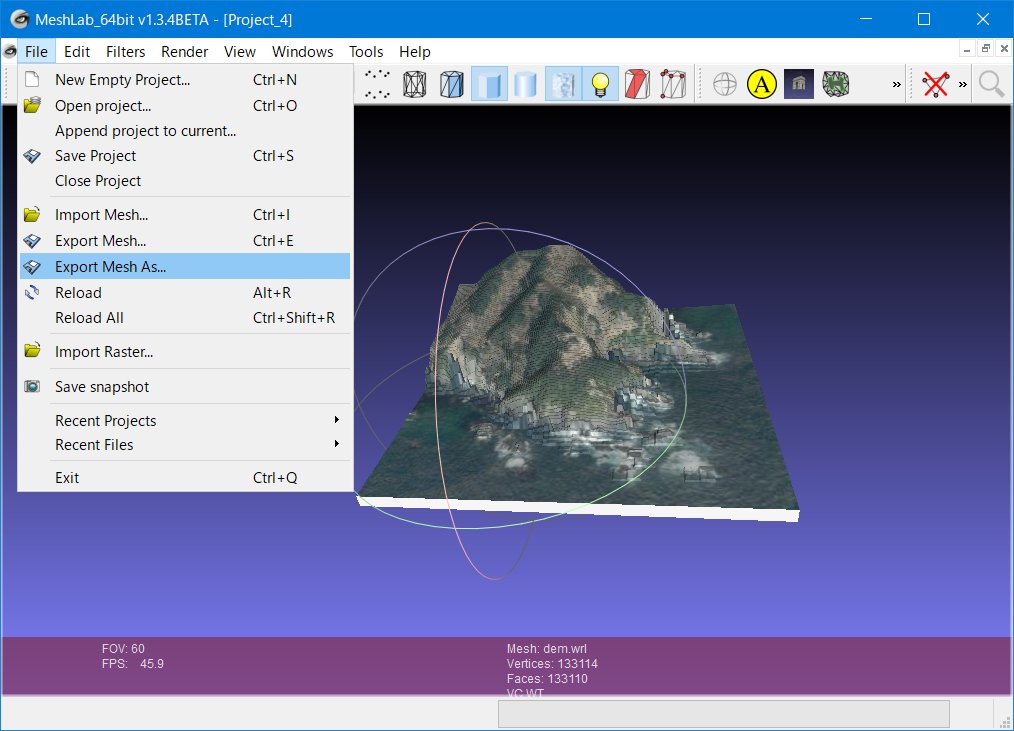

「dem.wrl」はMagicaVoxelで直接読み込めないので、.obj形式に変換します。変換方法は色々ありますがここではMeshLabを使います。 dem.wrlをMeshLabにＤ＆Ｄして、メニューから「File > Export Mesh As...」を選ぶだけのお手軽さです。

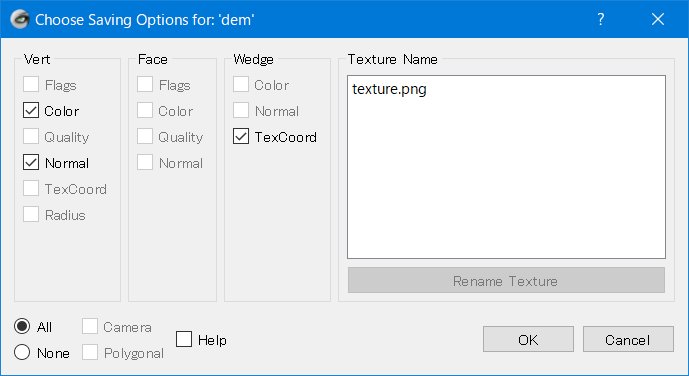

ファイルタイプを.objにしてセーブしてください。オプションダイアログが出ますがそのまま「ＯＫ」を押してください。

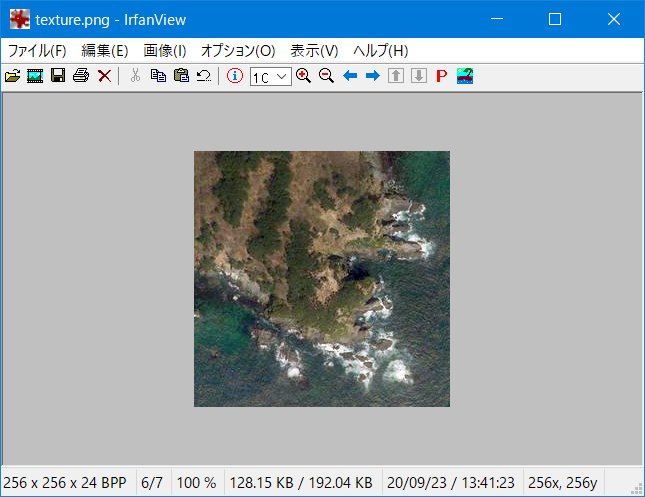

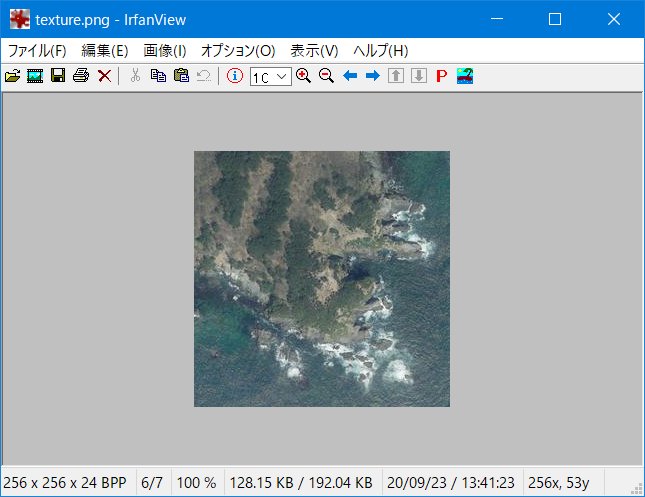

texture.pngの方もこのまま読み込むと画質が酷いので、ひと工夫します。 IrfanViewを使います。

メニューから「画像＞自動補正」を実行します。

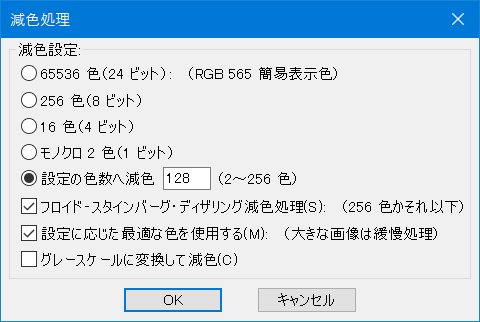

メニューから「画像＞減色」を実行し、色数を２５６色以下にします。png形式でセーブしてください。

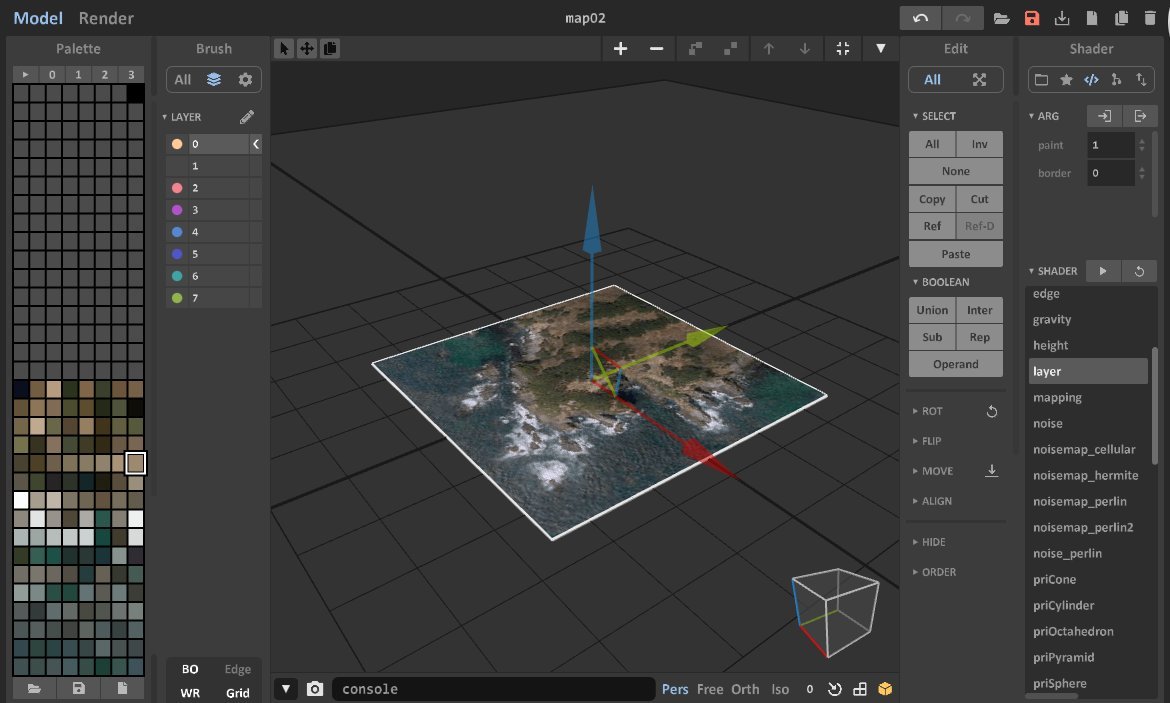

これで前準備は終わりです。MagicaVoxelに作業を移します。まずテクスチャ画像をパレット部分にＤ＆Ｄしてから、テクスチャ画像をワールドエディタ部分にＤ＆Ｄしてください。

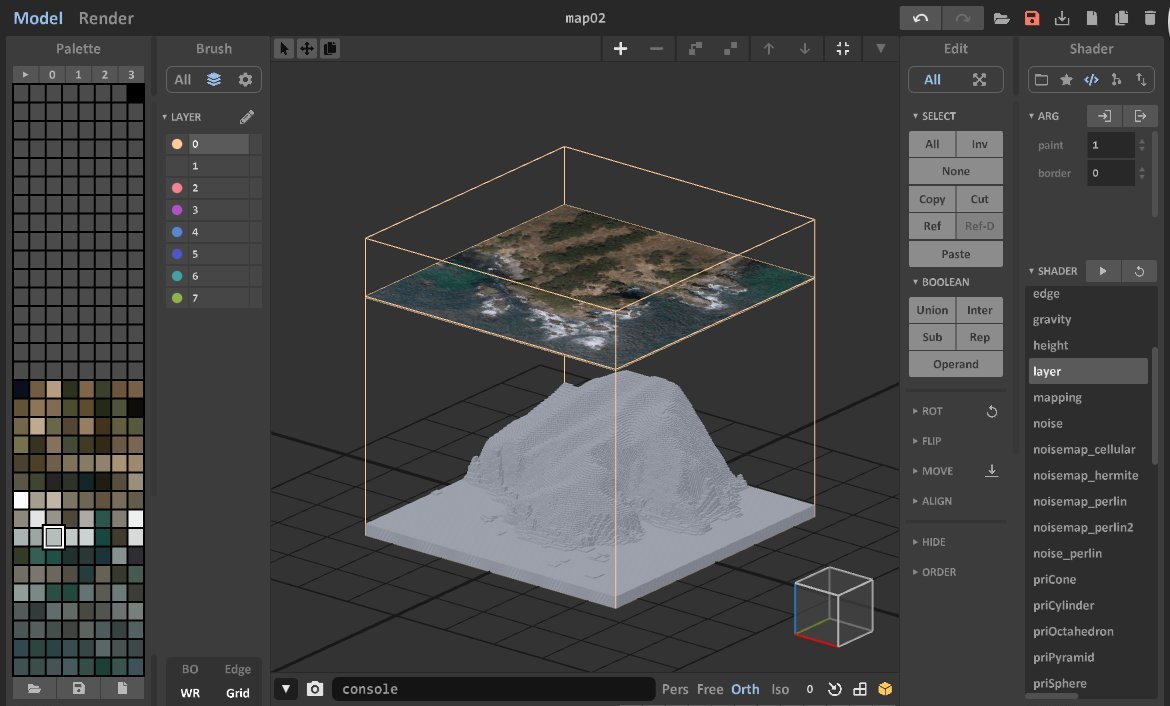

新規モデルを作成しモデルエディタに移動します。空間の大きさを256x256x256のサイズにしてからここにdem.objをＤ＆Ｄしてください。ワールドエディタで、テクスチャ画像とＸＹ座標を合わせて上下の位置になるように配置して、BOOLEANで一つのモデルに統合してください。

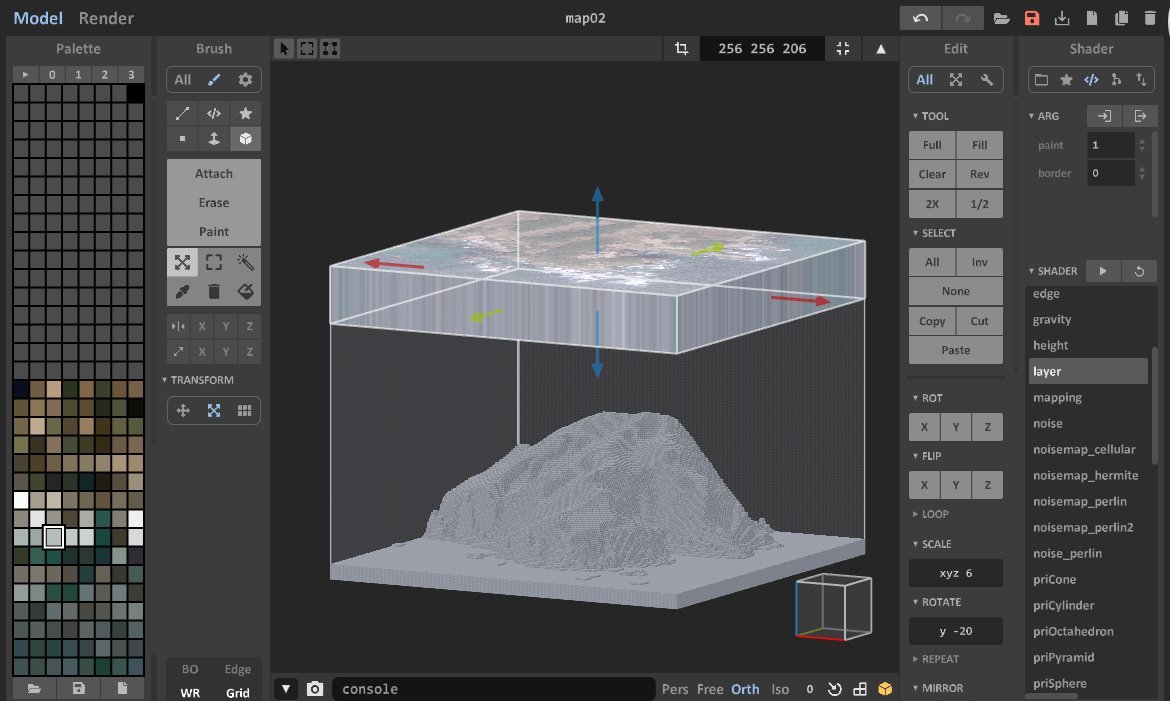

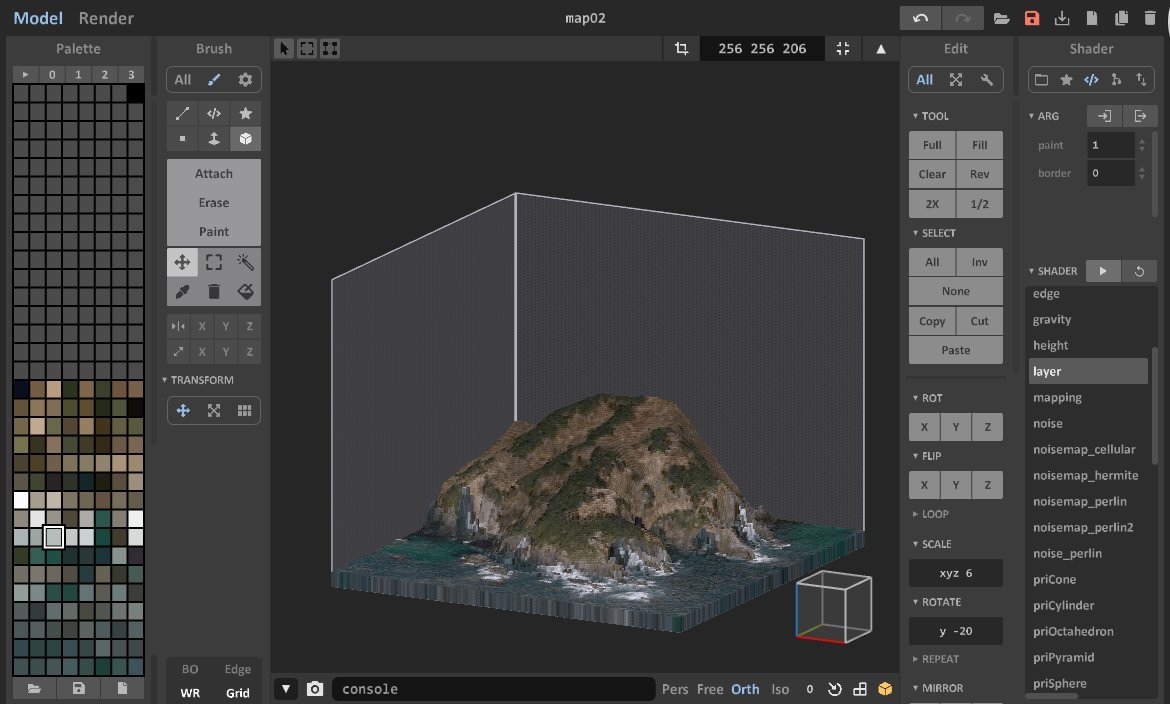

テクスチャ画像部分をＺ方向に拡大します。

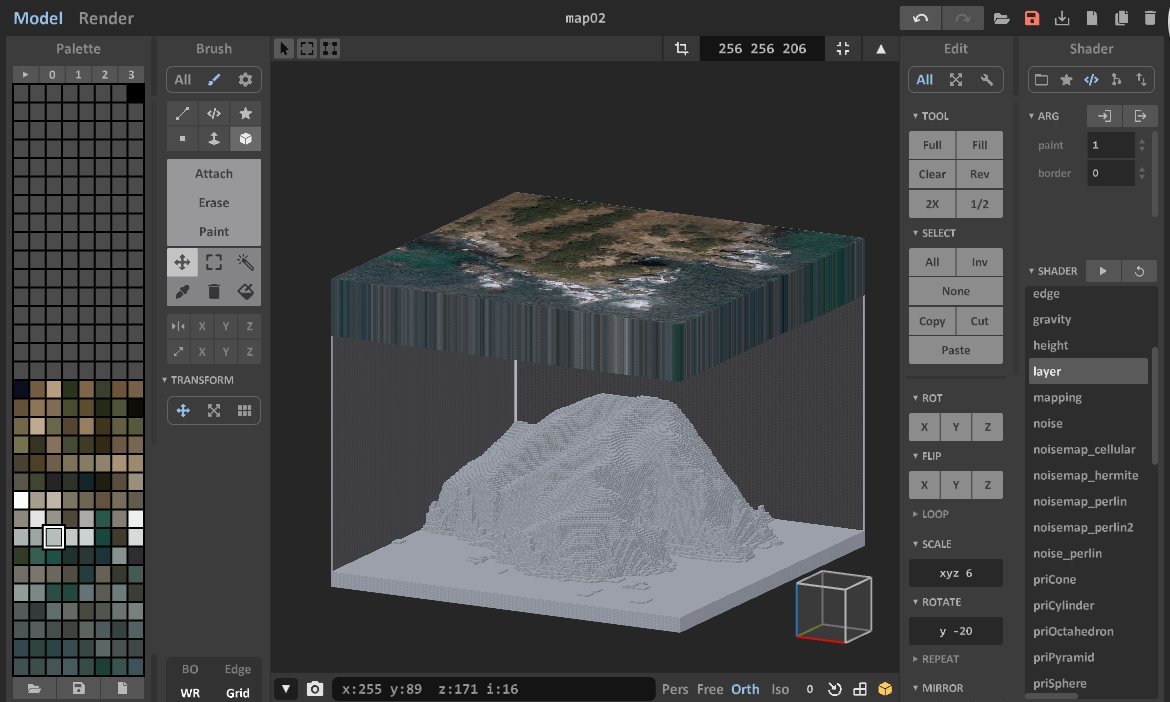

テクスチャが貼り付きます。

レンダリングして完成です。

地理院地図のダウンロードデータや画像を利用する場合はライセンス表示する必要があります。国土地理院地図３DのＦＡＱのページを必ず参照してください。

犬吠埼の灯台
