ビットマップの形をしたウィンドウを作成する

最終更新 2003 09/17

サンプルのダウンロード → API_SetWindowRgn.lzh(42k)

全ソースコード
#include <windows.h> //クラス名定義 #define CLASS_NAME "API_SetWindowRgn Sample" //プロトタイプ宣言 LRESULT CALLBACK WinProc( HWND, UINT, WPARAM, LPARAM ); BOOL SetBitmapWindow( HINSTANCE, HWND, LPCTSTR, COLORREF ); //グローバル変数 HBITMAP g_hBmp = NULL; HDC g_hMemDC = NULL; //メイン int WINAPI WinMain( HINSTANCE hInstance, HINSTANCE hPrevInstance, LPSTR lpCmdLine, int nShowCmd ) { { //ウィンドウクラス設定＆登録 WNDCLASS wc; wc.cbClsExtra = 0; wc.cbWndExtra = 0; wc.hbrBackground = (HBRUSH)GetStockObject( WHITE_BRUSH ); wc.hCursor = LoadCursor( NULL, IDC_ARROW ); wc.hIcon = LoadIcon( NULL, IDI_WINLOGO ); wc.hInstance = hInstance; wc.lpfnWndProc = WinProc; wc.lpszClassName = CLASS_NAME; wc.lpszMenuName = NULL; wc.style = 0; if( !RegisterClass( &wc ) ) return 1; } //ウィンドウ作成 HWND hWnd = CreateWindow( CLASS_NAME, CLASS_NAME, WS_BORDER | WS_POPUP, CW_USEDEFAULT, CW_USEDEFAULT, 300, 300, NULL, NULL, hInstance, NULL ); if( hWnd == NULL ) return 1; { //ビットマップ読み込み g_hBmp = (HBITMAP)LoadImage( NULL, "sample.bmp", IMAGE_BITMAP, 0, 0, LR_CREATEDIBSECTION|LR_LOADFROMFILE ); if( g_hBmp == NULL ) return 1; //メモリＤＣ作成 HDC hDC = GetDC( hWnd ); g_hMemDC = CreateCompatibleDC( hDC ); ReleaseDC( hWnd, hDC ); if( g_hMemDC == NULL ) { DeleteObject( g_hBmp ); DeleteDC( g_hMemDC ); return 1; } //メモリＤＣにビットマップを選択 SelectObject( g_hMemDC, g_hBmp ); } //ウィンドウにビットマップから作成したリージョンを割り当てる if( !SetBitmapWindow( NULL, hWnd, "sample.bmp", RGB(255,0,255) ) ) return 1; //ウィンドウ表示 ShowWindow( hWnd, SW_SHOWNORMAL ); UpdateWindow( hWnd ); //メッセージループ while( TRUE ) { MSG msg; if( GetMessage( &msg, NULL, 0, 0, PM_REMOVE ) <= 0 ) break; TranslateMessage( &msg ); DispatchMessage( &msg ); } DeleteObject( g_hBmp ); DeleteDC( g_hMemDC ); return 0; } //メッセージの対応 LRESULT CALLBACK WinProc( HWND hWnd, UINT uMsg, WPARAM wParam, LPARAM lParam ) { switch( uMsg ) { case WM_DESTROY: PostQuitMessage(0); break; case WM_PAINT: //ウィンドウを再描画 PAINTSTRUCT ps; BeginPaint( hWnd, &ps ); BitBlt( ps.hdc, 0, 0, WINDOW_WIDTH, WINDOW_HEIGHT, g_hMemDC, 0, 0, SRCCOPY ); char text[256]; wsprintf( text, "Esc キーで終了します。" ); TextOut( ps.hdc, 70, 45, text, lstrlen( text ) ); EndPaint( hWnd, &ps ); break; case WM_NCHITTEST: //ウィンドウのどこをクリックしてもドラッグできるようにする return HTCAPTION; } return DefWindowProc( hWnd, uMsg, wParam, lParam ); } //--------------------------------------------------------------------------------------------------------- // ウィンドウにビットマップの形をしたリージョンを割り当てる // SetBitmapWindow // hInstance = リソースからビットマップを読み込む時にウィンドウクラスのインスタンスを指定 // ファイルから読み込む時は NULL でよい // hWnd = ウィンドウのハンドル // lpszBmpName = 読み込むビットマップ名 // リソースから読み込む時は MAKEINTRESOURCE( ビットマップ名 ) として指定 // clTransparent = 透過色を指定 RGB( 赤, 緑, 青 ) を使って指定する // 戻り値 // 成功時 = TRUE / 失敗時 = FALSE //--------------------------------------------------------------------------------------------------------- BOOL SetBitmapWindow( HINSTANCE hInstance, HWND hWnd, LPCTSTR lpszBmpName, COLORREF clTransparent ) { HRGN hRgn = NULL; //リージョンハンドル HANDLE hBmp = NULL; //ビットマップハンドル HDC hMemDC = NULL; //メモリＤＣ BITMAP bmp; //ビットマップ情報格納用 UINT maxRect = 256; UINT rectCount = maxRect; { //ビットマップ読み込み hBmp = (HBITMAP)LoadImage( NULL, lpszBmpName, IMAGE_BITMAP, 0, 0, LR_CREATEDIBSECTION|LR_LOADFROMFILE ); if( hBmp == NULL ) { hBmp = (HBITMAP)LoadImage( hInstance, lpszBmpName, IMAGE_BITMAP, 0, 0, LR_CREATEDIBSECTION ); if( hBmp == NULL ) return FALSE; } //メモリＤＣ作成 HDC hDC = GetDC( hWnd ); hMemDC = CreateCompatibleDC( hDC ); ReleaseDC( hWnd, hDC ); if( hMemDC == NULL ) { DeleteObject( hBmp ); DeleteDC( hMemDC ); return FALSE; } //メモリＤＣにビットマップを選択 SelectObject( hMemDC, hBmp ); //ビットマップ情報取得 if( !GetObject( hBmp, sizeof( BITMAP ), &bmp ) ) { DeleteObject( hBmp ); DeleteDC( hMemDC ); return FALSE; } } { DWORD width = abs( bmp.bmWidth ); //ビットマップの横幅 DWORD height = abs( bmp.bmHeight ); //ビットマップの高さ DWORD i, j; //リージョン用のメモリを確保 HANDLE hMem = GlobalAlloc( GMEM_MOVEABLE, sizeof( RGNDATAHEADER ) + sizeof( RECT ) * rectCount ); if( hMem == NULL ) { GlobalFree( hMem ); DeleteObject( hBmp ); DeleteDC( hMemDC ); return FALSE; } //メモリのアドレスを取得 RGNDATA *lpRgnData = (RGNDATA*)GlobalLock( hMem ); if( lpRgnData == NULL ) { GlobalFree( hMem ); DeleteObject( hBmp ); DeleteDC( hMemDC ); return FALSE; } //リージョンのデータヘッダを設定 lpRgnData->rdh.dwSize = sizeof( RGNDATAHEADER ); lpRgnData->rdh.iType = RDH_RECTANGLES; lpRgnData->rdh.nCount = 0; lpRgnData->rdh.nRgnSize = 0; SetRect( &lpRgnData->rdh.rcBound, 0xffffffff, 0xffffffff, 0, 0 ); int left = 0, right, top, bottom; //横方向に連続する透過色以外の色データ数 //リージョン作成 for( i = 0; i < height; i++ ) { for( j = 0; j < width; j++ ) { left = j + 1; //開始位置 //透過色でなければ位置と横方向に連続する数をカウント while( j < width ) { if( GetPixel( hMemDC, j, i ) == clTransparent ) break; j++; } //透過色以外をカウントしていれば領域作成 if( j > left ) { if( lpRgnData->rdh.nCount >= rectCount ) { GlobalUnlock( hMem ); rectCount += maxRect; hMem = GlobalReAlloc( hMem, sizeof( RGNDATAHEADER ) + sizeof( RECT ) * rectCount, GMEM_MOVEABLE ); lpRgnData = (RGNDATA*)GlobalLock( hMem ); } //右・上・下の位置を取得 right = j + 1; top = i + 1; bottom = top + 1; //位置をRECTに設定 RECT *lpRect = (RECT*)lpRgnData->Buffer; SetRect( lpRect + lpRgnData->rdh.nCount, left, top, right, bottom ); //最小位置、最大位置を設定 if( left < lpRgnData->rdh.rcBound.left ) lpRgnData->rdh.rcBound.left = left; if( top < lpRgnData->rdh.rcBound.top ) lpRgnData->rdh.rcBound.top = top; if( right > lpRgnData->rdh.rcBound.right ) lpRgnData->rdh.rcBound.right = right; if( bottom > lpRgnData->rdh.rcBound.bottom ) lpRgnData->rdh.rcBound.bottom = bottom; lpRgnData->rdh.nCount++; } } } //ビットマップ用オブジェクト削除 DeleteObject( hBmp ); DeleteDC( hMemDC ); //リージョン作成 hRgn = ExtCreateRegion( NULL, sizeof( RGNDATAHEADER ) + sizeof( RECT ) * rectCount, lpRgnData ); //リージョン作成に使用したメモリを解放 GlobalFree( hMem ); //リージョンをウィンドウに割り当てる if( !SetWindowRgn( hWnd, hRgn, TRUE ) ) return FALSE; } return TRUE; }

ExtCreateRegion 関数
SetWindowRgn 関数

	対応しているバージョン
	95, 98, Me, NT3.51以降, 2000, XP

	使用するヘッダとライブラリ
	winuser.h
	user32.lib



ビットマップの形をしたウィンドウを作るには、ビットマップの形をしたリージョン
という物を作って、それをウィンドウに設定します。

流れとしては

１．ビットマップを読み込む
２．リージョンを作る
３．リージョンをウィンドウに設定する

この３行程だけなのですが、ビットマップの形を読み取ってそこからリージョンを
作るのがかなり厄介です。

１．について、ビットマップをメモリへ読み込む方法は別の項で説明しているので
詳しい方法などはそちらをご覧下さい。

２．について、やり方はいくつかあるそうですが、自分が知っている方法は
ビットマップのピクセルを１つずつ読み取って、表示する部分ならそこを
リージョンに追加するという方法だけです。
たぶん、それが一番単純で分かりやすい方法だと思います。

リージョンは範囲という意味で、文字通り絵や文字を表示する範囲のことを指します。
リージョンを設定すると、リージョンに指定した範囲にだけ、絵や文字が表示されて
リージョンの範囲外には絵や文字は表示されないので透明になります。
これをウィンドウに設定することで、リージョンの形をしたウィンドウになります。

ビットマップのピクセルを読み取るのに GetPixel 関数を使っているので
処理速度も遅いですが、たぶん Pentium 100MHlz とか、その辺のスペックで
なければ気になる遅さにはならないと思います。
遅いといっても１０秒もかかるなんて遅さにはならないはずです。
かかってもせいぜい、１、２秒でしょう。

詳しく解説するととても長くなってしまうので、考え方だけ説明します。



【 ビットマップの形をしたリージョン作成の考え方 】


　図１


上はビットマップを拡大した図だと思って下さい。
黒い部分が表示するところで、白い部分は表示しないところです。

左から順番に色を読み取って、白なら処理を飛ばしてすぐ次の色の読み取りへ
移ります。

黒があったら、そこを開始点として、それよりあとに黒がいくつ連続して
続くかをカウントします。

カウント中に白が見つかったら、そこでカウントを終了して、位置情報を
リージョンに設定します。


　図２


そうやっていくと、図２のようなパターンの場合、赤枠で囲った３つの位置情報が
リージョンに登録されることになります。

この作業をビットマップの一番上のラインから一番下のラインまで繰り返すと
最後には黒い部分だけのリージョンが完成するという仕組みです。



【 リージョンのデータ設定の流れ 】


リージョンのデータは RGNDATA 構造体のポインタをとって、そこに指定します。
RGNDATA 構造体に必要なメモリは GloballAlloc に GMEM_MOVEABLE を指定して
確保します。

RGNDATA で使うメモリはどれだけ必要なのかが分からないので、あとで
GlobalReAlloc() 関数で必要なメモリを追加して確保できるように
GMEM_MOVEABLE を指定します。

GlobalAlloc() 関数に GMEM_MOVEABLE を指定した場合、必ずメモリを
ロックしなければなりません。

ロックすると、ロックしたメモリのアドレスが返ってくるので、それを
RGNDATA 構造体のポインタに格納します。

ひと通りデータを格納したら、最後に ExtCreateRegion() 関数で
リージョンを作成して、リージョンハンドルを受け取ります。

リージョンハンドルは、ウィンドウズ上の全てのリージョンにつけられる
通し番号みたいなものです。

リージョンハンドルを受け取れたら、それを SetWindowRgn() 関数で
ウィンドウに設定します。

ウィンドウにリージョンを設定してしまえば、リージョンを作成した時に
確保したメモリは必要なくなるので、GlobalFree() で RGNDATA に使用した
メモリを解放します。



【 最後の仕上げにビットマップをウィンドウに表示する 】


リージョンは描画範囲を設定するだけのものなので、ウィンドウは
ビットマップの輪郭の形にはなりますが、ビットマップ自体の絵は
表示されません。

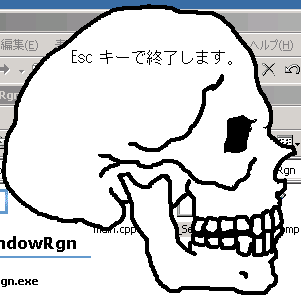

サンプルのスクリーンショットのように、同時にビットマップの
絵も表示したいときは、自分で処理する必要があります。

ゲームと違ってウィンドウ自体を描画するには WM_PAINT メッセージで
処理を行います。

WM_PAINT メッセージは、「ウィンドウを再描画しなされ」と
ウィンドウズから命令が来たときに呼ばれます。

具体的には、ウィンドウを作成した直後、ウィンドウがアクティブに
なった直後、プログラム中に再描画を行う関数を呼び出した時・・・
などです。

ゲームと同じように、メッセージがないとき（アイドル時）に
ビットマップを描画する方法でも良いのですが、ウィンドウ自体を
描画する場合は、再描画要求があった（ WM_PAINT が呼ばれた ）
ときにだけ処理する方が、システムにかかる負担が軽くなるので
効率が良いです。

ゲームの場合は絶えず絵を表示し続けなければならないので
アイドル時に処理するのが良い方法です。

WM_PAINT 中に描画を行う際に厄介なのは、HDC を取得するのに
PAINTSTRUCT 構造体と BeginPaint()、EndPaint() 関数を
使用しないといけない事です。

WM_PAINT 中では、GetDC() と ReleaseDC() を使って HDC を
取得してはいけないという決まりになっています。

「何で？」と聞かれても私には分かりません。
ウィンドウズのシステムを設計した人は、相当賢いはずなので
そうなった背景には細かい理由が多々あるのかと思いますが
仕様である以上、面倒でもウィンドウズのＣプログラマは
その仕様に従うしかないのです。

以下に WM_PAINT メッセージ中に HDC を取得する方法を示してみます。

case WM_PAINT:
    {
        PAINTSTRUCT	ps;
        BeginPaint( hWnd, &ps );     //PAINTSTRUCT 情報取得
        HDC    hDC = ps.hdc;         //HDC 取得

        /*
            hDC を使っていろいろ描画したりする〜
        */

        EndPaint( hWnd, &ps );       //PAINTSTRUCT 情報解放
    }
    break;


HDC が取得できてしまえば、あとは BitBlt で取得した HDC へ
ビットマップを転送すれば終了です。

表示するビットマップは、あらかじめメモリへ読み込んでおきます。
リージョンを作るときに読み込んだのと同じビットマップを
同じ方法で読み込めばよいだけですね。



【 ウィンドウをドラッグして移動するには？ 】


ひとつ疑問が残ります。

ビットマップの形をしたウィンドウを作る場合、タイトルバーやウィンドウの
境界線が邪魔なので、ウィンドウはポップアップウィンドウで作成します。

ポップアップウィンドウの作り方は

	ウィンドウを作って表示させる最小プログラム４

をご覧下さい。

ですが、そうするとタイトルバーがないため、ウィンドウを移動させる事が
できなくなってしまいます。

これを解決する方法は

	タイトルバーのないウィンドウをドラッグして移動させる

で説明しているので、そちらをご覧下さい。
