2009年03月26日 - マイクロマウス開発日誌

▼ 2009/03/26(木) センサー

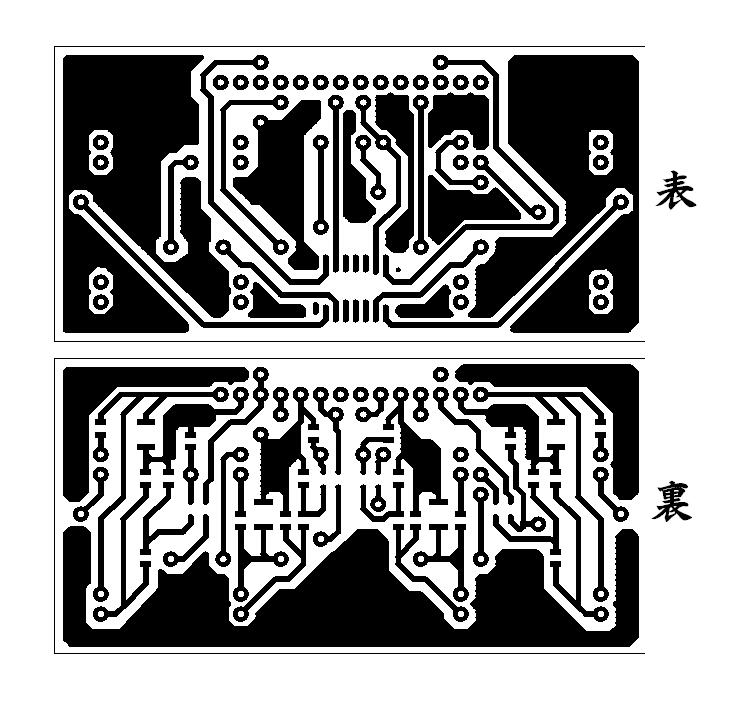

センサーの実態配線図を書いてみました

あってるかどうかは、わからない
動くかどうかは、わからない
使うかどうかは、わからない

とりあえず、書いた

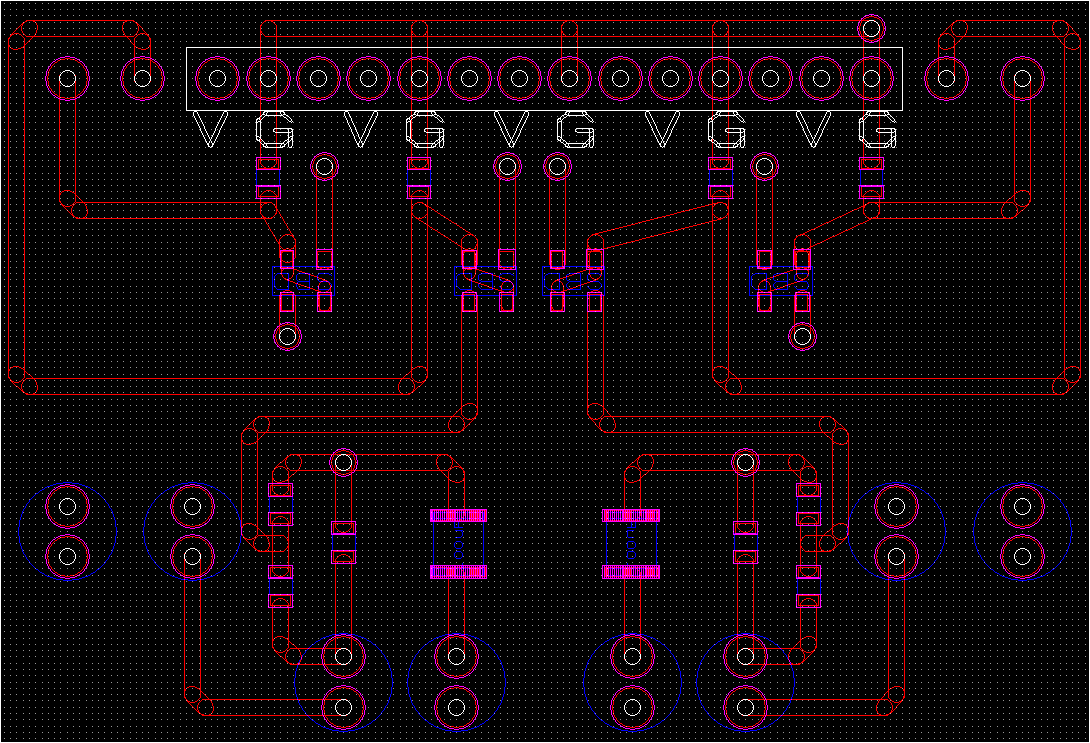

左が、表から

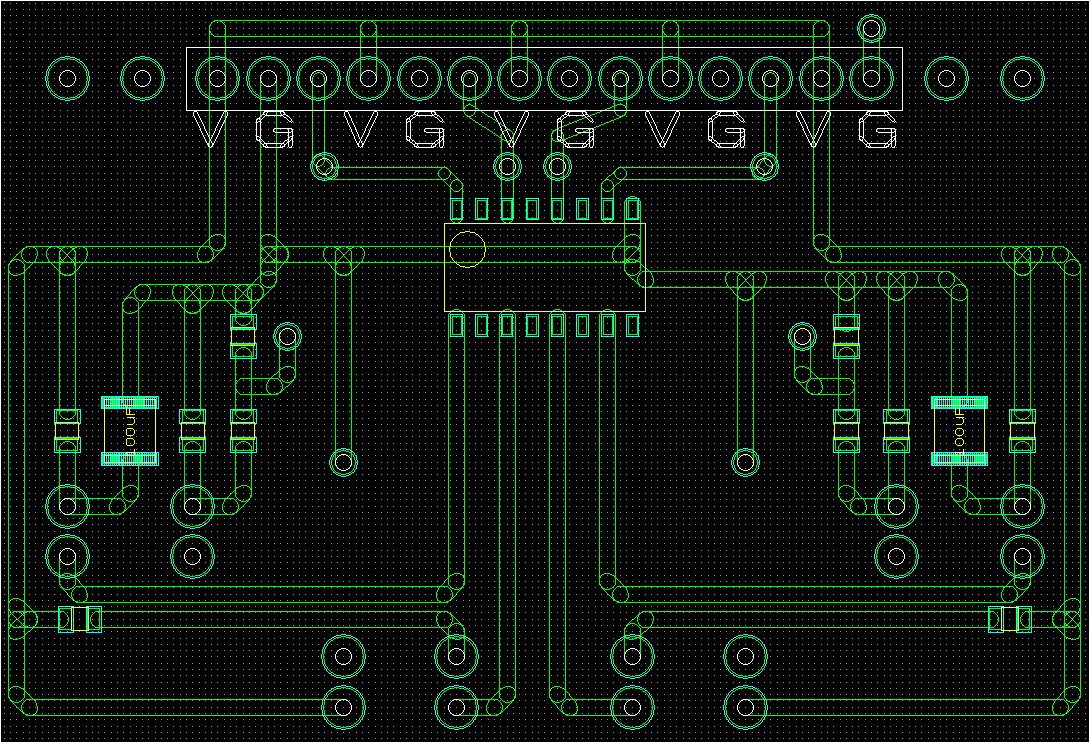

真ん中が、裏から

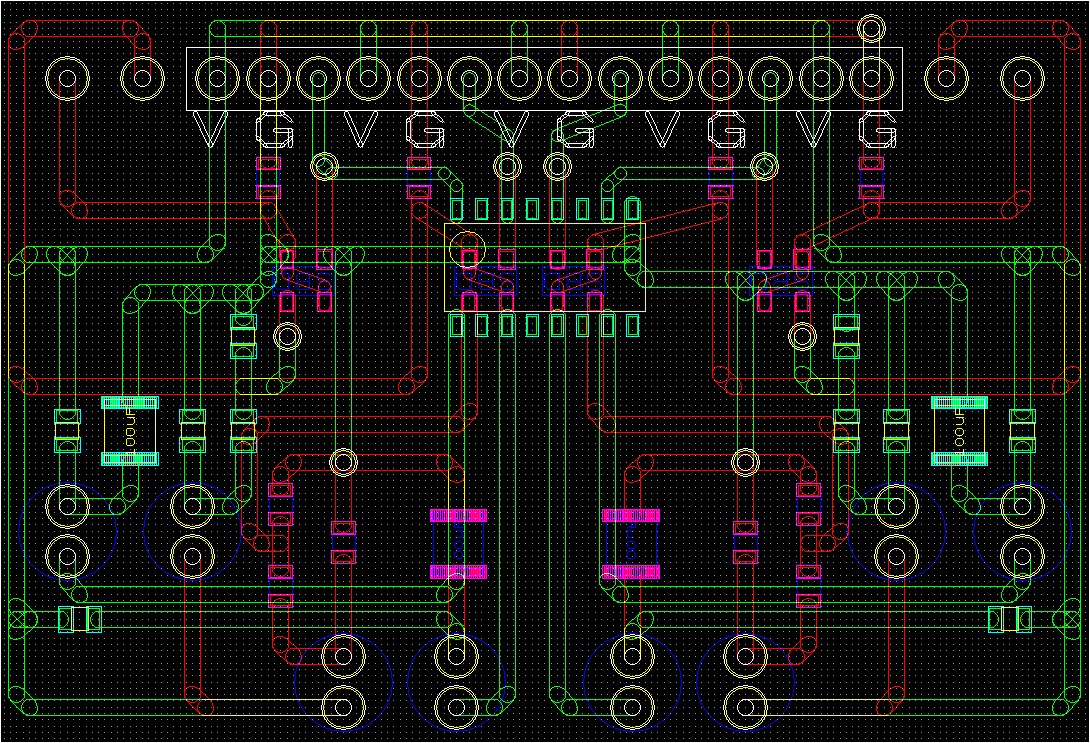

右が、あわせた図

製作時間５時間程度
是非感想を

TD62103はセンサー回路に乗せてもよかったですか？

1: mouse 2009年03月26日(木) 午前9時23分

コレ横幅75mmでかいじゃないですか！
65mmの間違い？設計しなおし～

2: youdie 2009年03月26日(木) 午後2時08分

55mmだね
うっかり～

3: youdie 2009年03月26日(木) 午後2時10分

あともう１つ
センサーの受光発光の素子はあまり高い位置にあると
壁より高くなるから問題です

4: youdie 2009年03月26日(木) 午後6時29分

さらにもうひとつ
VccとGNDはできる限りセンサー基盤のほうでも繋いどいてほしい
上の基盤でつながっている保障はない

【その他】

I.sysの勧誘用ポスターを作った

どうでしょうか？
感想を聞かせてください

1: HESHIKO 2009年03月26日(木) 午前7時57分

すっげ！すっげ！
さっきより、すっげーよくなってる

2: ELKEL 2009年03月29日(日) 午後9時12分

センスいい。
