マイクロマウス開発日誌

B2　Takayanagiです。

今日は、以前から口酸っぱく言われていた、スラロームシミュレータを完成させました。
結果、皆さん作っているだけあって、威力抜群でした。K君ありがとう!

明日からは(も)、ガンガン走らせて、走行を安定させたいです。

シミュレータは、
角加速度決定→角加速度区間、一定区間、減速区間の決定→侵入速度の決定
の順で作りました。

全日本めがけて、頑張っていきたいです。

B2　Takayanagiです。

昨日、今日で、中部地区大会に参加してまいりました。
結果から申し上げますと、単純足立法で完走できました。
しかし、A:Macの方々にご指摘、アドバイスをいただき、新たな課題がみつかりました。

課題一覧
・フィードバック制御を、左右独立で考えるのではなく、重心速度と、角速度で考える
・段差にとても弱いので、裏のバイパスを表面に配線する

です。制御方法を一新するのですが、全日本が近いので一週間試してみて、良かったら続けようと思います。
とりあえず、完走できて、良かったです。次は、新しい制御方法の実装と、スラローム走行ができたらいいと思います。
K君みたいに、ちゃんとしたことが書けませんでしたが、今回はこれにて。ではでは。

B2 Kishimotoです。

色々焼いていました。

北信越の前日にモータドライバを焼いたときどうもMTU4も一緒に道連れにしていたようです。
北信越後にMTUの設定の順番をいじっていたらMTU3は動いてもMTU4は動かず。
Kominami先輩のマイコンではモータは回っても同じプログラムを書き込んだ自分のマイコンでは動きませんでした。
というわけでMTU4は諦めてMTU0でモータを回そうとバイパス手術をし、いざ信号出てるかなー？とテスタを当ててたらショートさせました。
即座に上がる白煙。
そして発光。
残ったのは刺激臭を発するモータドライバ。

結局Nomura先輩の助言もありマイコンボードを作りなおしたら無事信号が出ました。

よかったよかったと喜んだのも束の間、モータドライバを交換しようとしたらパッドが剥がれかける悲劇。
あわや基板作り直しかと覚悟を決めましたが、なんとかハンダ付け出来ました。

というわけで明日からはRXでの調整ができそうです。


失った部品：モータドライバ×2、RX
失ったお金：1900円
失った時間：プライスレス


他の部員のことを書いておくと、

Akao君
あの小さなモータで自分並みの速度を出していやがる。
新作マウスの基板穴が2mmのところを1mmでやってしまった以外は順調

Takayanagi君
中部地区で完走するために鬼デバック中。
スラロームもどきし始めた。

Itou先輩
新作マウス製作中だがマイコン付け間違えた。
中部地区までに完成するか！？

Takeichi君
来てみてにはトレーサは間に合った。
現在のプログラムはAkao君のがそのまま入っているのでプログラムを読み解き始めた。

Kuriyama君
基板が届いた。
秋月から部品が届き次第製作開始？

B2 Akaoです。
kishimoto君が既に大会報告をしていますが、僕も書こうと思います。

最近はマウス以外にも活動していたのでどこの日記に書けばいいのかわからない状況です。
それぞれに書くのは面倒なのでまとめてマウスの日記に書いてしまおうと思います。

まず、昨日の10月19日はマイクロマウス・ロボトレースの大会だけでなく福井大学のきてみてフェアと
相撲班の北信越大会が重なって開催されました。

相撲班が全員、富山まで大会に行くということできてみてフェアの人員不足に悩まされましたが、
一年生やトレース班、4年生より上の先輩方にもお手伝いしていただき何とか人手はたりました。
昨日は一日おつかれさまでした。

さて、相撲班が大会に参加したということで相撲班の機体について
自分が知っていることを書きます。

今年の相撲ロボットは完全新作で一から作っていました。
僕が部に入部した時は動く相撲ロボットは一つもないと聞かされていたので、それを考えると
大きな進歩だと思います。
外枠は大学の施設に委託してレーザー加工してもらっていました。思ってたよりお金がかからなかったので
自分たちもCNCじゃできないことがあったら委託して作ってもらおうと思います。

相撲のハード完成に至るまでにはいろいろな困難がありました。
ユニバーサル基板に鏡面で配線したり、そのためにマイコンボードを新しく買ってきて裏向きで配線したり、
そのマイコンボードがショートで壊れて新たに普通の状態のマイコンボードのピンを抜いて裏向きでつけかえたりもしました。
ハードが完成したのは大会1週間ぐらい前のことでした。

自分は同じマイコンボードを使っていたのでプログラムを担当しました。
とにかく大会に出してもちゃんと動いてくれるように、基本的な相手の追従や白線を検知してのターンを実装しようと
プログラムを書いていくと、相撲ロボットのモータードライバーから火花が散るということが起きすっごく焦りました。
マウスやトレースで火花が散るということは早々ないので相撲はやっぱり怖いと感じました。
大会前々日までにはMAXスピードを出せるように調節もでき、最低限の相撲ロボットの動きはプログラムできました。
結局、大会では勝てなかったようですが昨年よりいろいろな技術力もあがっていたと思います。


次に自分の参加した北信越北信越大会ですが、結果から言うと

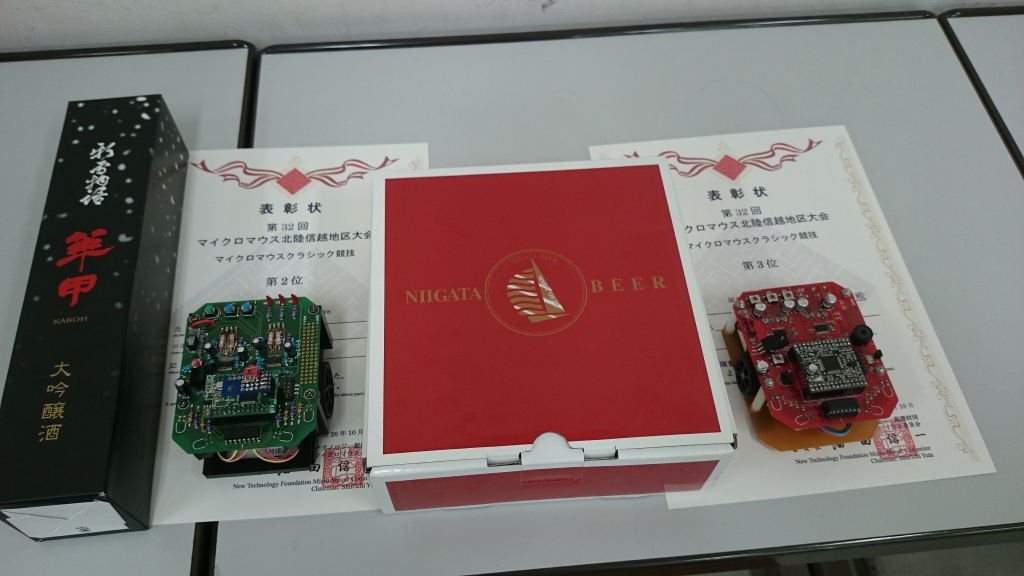

マイクロマウス　クラシック　2位、3位
ロボトレース　2位、3位　

となりました。

自分のロボットについての考察を書いていこうと思います。

まずライントレースについて

ライントレースは中部初級者でも出した機体で参加しました。第一区画が加速しないバグがありましたが、北信越大会では問題なく
加速してくれていたと思います。あと、積分項の実装によりさらに安定した走行ができたと思います。
大会参加者の人からセンサーを増やして、直進判定をすれば直進がよくなるとのアドバイスをいただきました。
スピードを上げた時にコースアウトするのは蛸壺と直線なので、次の課題が見つかったと思います。

次にマイクロマウスについて

第一走行はスラロームで足立法の全面探索をしました。
危なそうな走行は何度もありましたが、全面探索は成功することができました。

第二走行、第三走行では直線優先の最短走行をしましたが、本当の直線優先経路を見つけることができませんでした。
ただの直線１カーブ２の重みづけの等高線じゃダメということが分かっただけでもいい成果だと思います。

第四走行ではタイム的に5走目ができないと思ったので斜め走行に挑戦しようかと思い走らせましたが、半分も進む前にこけてしまいました。

まず、探索スピードが自分の機体は遅いと思います。このままじゃ時間切れになってしまうのでまず探索スピードを上げたい。
それに伴ってスラロームスピードも上げていきたい。
斜め走行に関しては付け焼刃で作ったので全ての駆動モジュールを調整してさらに壁切れ補正を入れたい。
等高線マップの作製も本当の直線優先と斜め優先の2種類を新たにつくりたい。
「やりたい」ばっかりだけど全日本までに全部実装をめざしてｶﾞﾝﾊﾞﾘﾏｽ。

B2 Kishimotoです。
北陸信越大会に行ってきました。



結局RXでの出走はかなわず、H8で出てきました。
金曜日の段階ではMTUが動いてくれない状況で、モータが回らず。
色々いじってたらモータドライバから煙が。
予備は部室にあるものの時間は12時。
守衛さんに泣きついて部室棟を開けてもらって修理しました。

土曜日は朝7時に出発し12時頃に到着、新潟大学では学祭が行われていました。

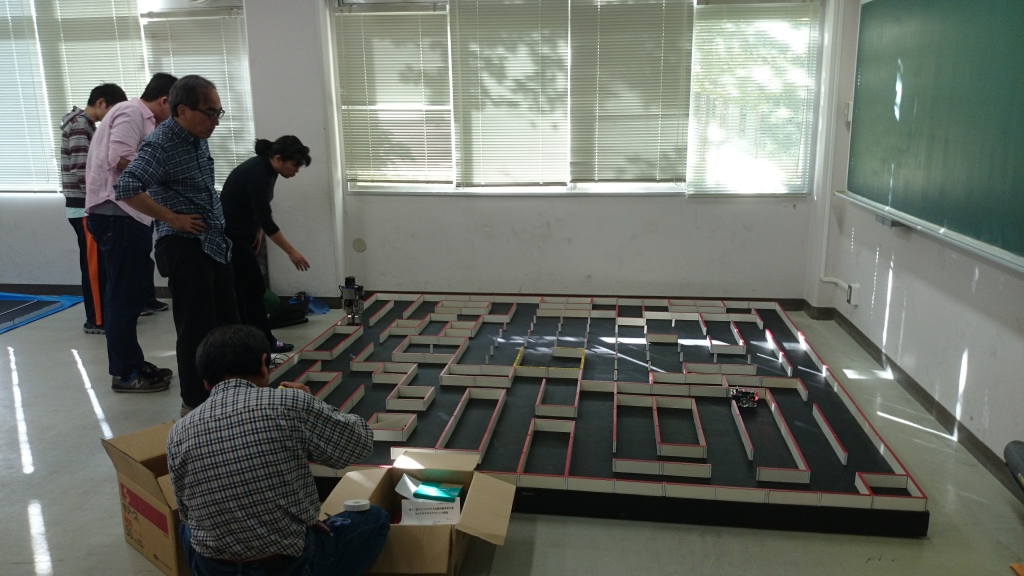

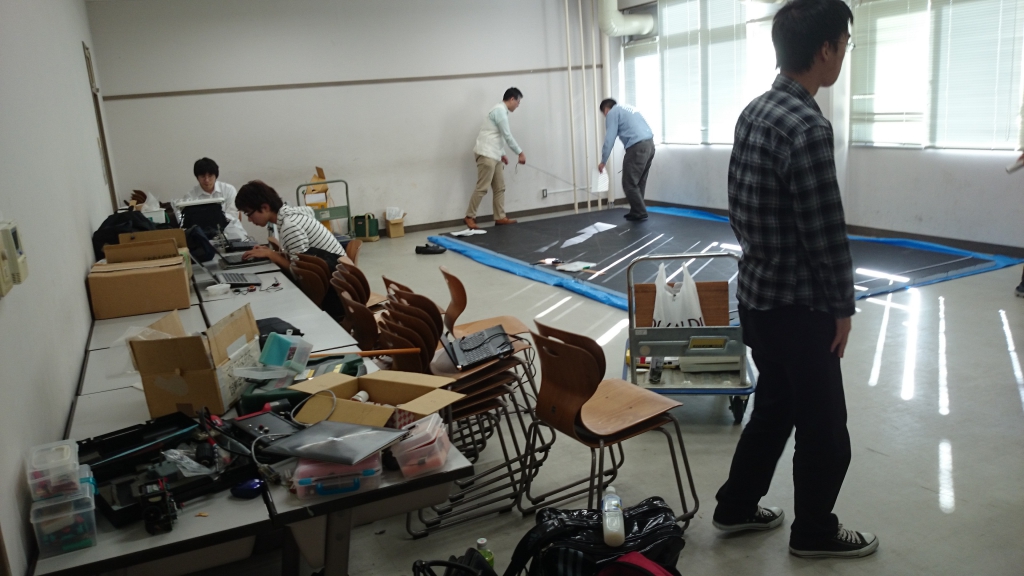

我々が一番乗りだったので、そのまま迷路のセッティングを手伝いました。
さすがに北信越は歴史が古く、迷路の劣化もかなりのもので、
壁が変色しているのはまだいいほう、柱の隙間と壁の金属部分の大きさが合わず、その場で壁の補修をしていました。





迷路が完成しいざ試走をしてみようと書き込みをしてみるものの接続エラー。
金曜日にパルスが出ているかどうかオシロでみたら波形が変だったのを思い出し

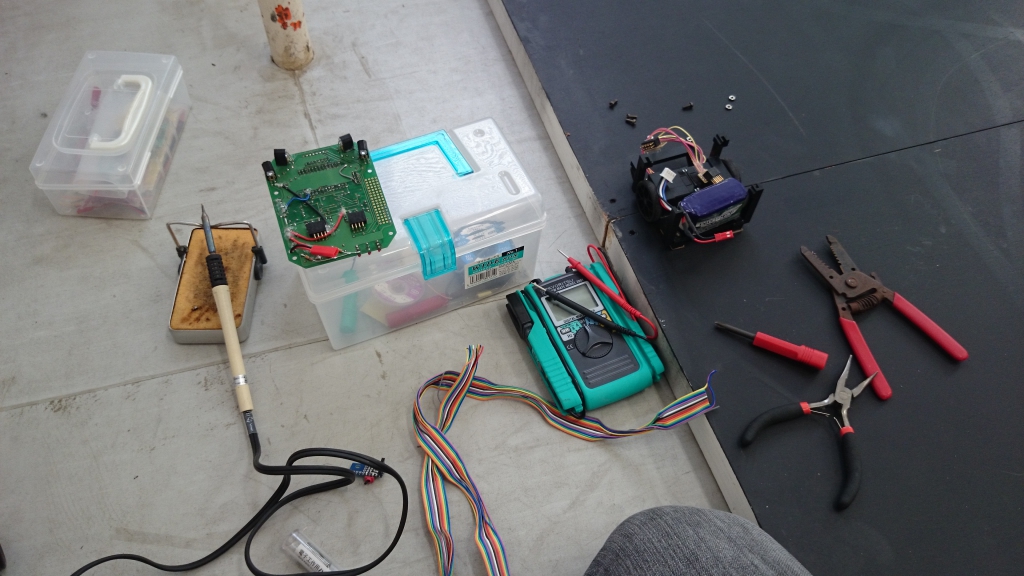

書き込み端子のGNDとベタGNDを導通チェックしてみると音が鳴らず。
見事にパターンが切れていました。(いつ切れたんだろう…？)



試走会後は車中で相撲班のデバッグを手伝いつつ懇親会会場へ。
人数は少なめでしたがいろんな話を聞けました。
今回はホテルが高かったので漫喫で寝ました。

日曜日の朝にモード関連をいじって最短走行後に足立で探索しながら帰ってくるように変更したんですが、これが後々悲劇を生むことに。

1走目は足立でゴールしてから全面探索。コケそうな場面もありましたがなんとか戻ってこれました。
2走目は直線0.8m/sで最短。成功。15秒84
3走目は直線1.0m/sで最短。失敗。壁がテープの跡が汚く、しかも柱にはまらないのでテープで固定されていたのが原因か？探索して帰ってくる設定だったのでマップ情報が壊れました。
4走目はマップ情報が壊れているのに気づかず最短をさせて壁に向かって突進。
5走目は電源入れ直してマップ情報を消去。足立でゴールしてお茶を濁そうとしたら焦ってゴール位置の設定を忘れて1区画前進→180度ターン→1区画前進して無事(0，0に)ゴールしました。

というわけでタイム的には3位でしたが1,2位が同一人物だったので繰り上がりで2位入賞。
試走会では1.5m/sくらい出せるかな？という感じだったので個人的には不完全燃焼です。



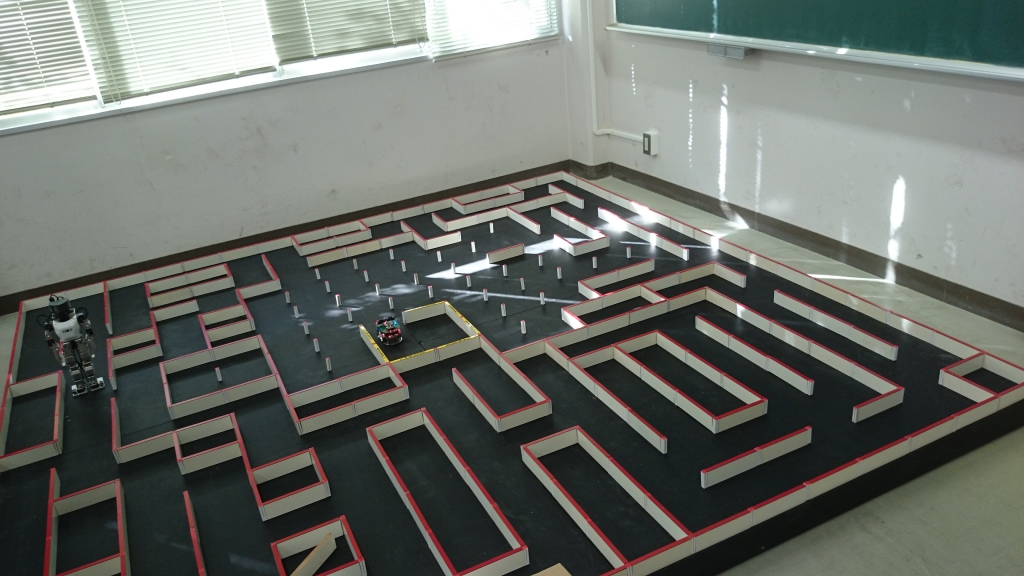

矢印の壁がコケた壁です。
全面探索した時は緑色の経路を選択。足立で探索→足立で帰ってくる探索をした後だと青の経路を選択しました。(直進部分が長いので緑のほうが速い？)
が、真の直進優先は赤でした。
現在の重み付けは直進で1、ターンで2なので、
緑、青：49+26＝75
赤 ：53+24＝77
となり南回りを走行したようです。長い直進があったら重みを減らす、みたいのも必要ですね。

今後の課題

• センサーチェックが簡単にできるモードを搭載する
  • マウスだけで閾値を変えられるように（最初に閾値を自動で取得するようにした）
• センサーの取り付け角度の調整（あまり効果が感じられない）
• ジャイロセンサを載っけた上でスラローム走行(スラロームだけ)
• 探索アルゴリズムの改善
  • 足立でとりあえずゴールしてから全面探索？
  • 袋小路に入らないよう、仮想壁を立てる
  • 探索済み区間は加速
• モーターの換装(pi:coには勝ちたい)
  • 加速度テーブルも変更(台形加速に変更)
• EEPROMの搭載(RXのデータフラッシュを使うか？)
• LCDの搭載
• 壁切れ補正
• RXに載せかえる
• 袋小路での位置調整
• 斜め走行(Akao君に先を越された)
• コケた時の対策
• 最短経路の直進優先の改善
